ШТАМП ДЛЯ ШТАМПОВКИ ПОКОВОК С РЕБРАМИ

Номер публикации патента: 2450884

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2010132302/02
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B21K001/76   B21J013/02
Аналоги изобретения: SU 1234031 A1, 30.05.1986. SU 897377 A1, 15.01.1982. RU 2346783 C2, 20.02.2009. CN 201211548 Y, 25.03.2009. US 3750450 A1, 07.08.1973.

Имя заявителя: Федеральное государственное образовательное учреждение высшего профессионального образования "Национальный исследовательский технологический университет "МИСиС" (RU)
Изобретатели: Широких Антон Михайлович (RU)
Галушкин Илья Александрович (RU)
Жигулев Геннадий Петрович (RU)
Скрипаленко Михаил Николаевич (RU)
Патентообладатели: Федеральное государственное образовательное учреждение высшего профессионального образования "Национальный исследовательский технологический университет "МИСиС" (RU)

Реферат

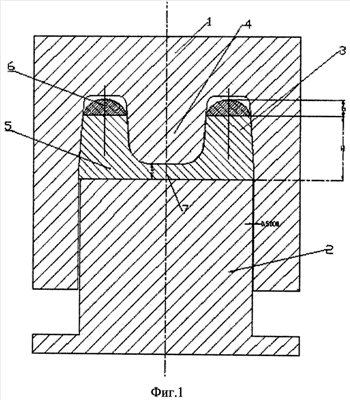

Изобретение относится к обработке металлов давлением. Штамп содержит верхнюю и нижнюю половины штампа, площадку для осадки, предварительный ручей и окончательный ручей. Предварительный и окончательный ручьи выполнены закрытыми с компенсаторами. Предварительный ручей выполнен высотой, превышающей высоту окончательного ручья на величину, равную h=5,9-0,04, (Dнар1-Dвн2 ), где h - высота превышения предварительного ручья в каждой половине штампа; Dнар1 - диаметр окружности, описанной по внешнему контуру гравюр под ребра окончательного ручья; D вн2 - диаметр окружности, вписанной в контуры гравюр под ребра. Предварительный ручей в зоне под вершины ребер выполнен по радиусу, равному , где R - радиус скругления части предварительного ручья в зоне под вершины ребер. В результате обеспечивается снижение расхода металла и повышение стойкости штампа. 4 ил.
