US 5525229 A, 11.06.1996. RU 2292702 C2, 10.02.2007. RU 2126778 C1, 27.02.1999. US 2004164021 A1, 26.08.2004. RU 49524 U1, 27.11.2005. RU 2281273 C2, 10.08.2006. DE 102006001066 B3, 10.05.2007. US 2003075501 A1, 24.04.2003.
Имя заявителя:
Российская Академия Сельскохозяйственных наук Государственное научное учреждение Всероссийский научно-исследовательский институт электрификации сельского хозяйства Российской академии сельскохозяйственных наук (ГНУ ВИЭСХ РОССЕЛЬХОЗАКАДЕМИИ) (RU)
Изобретатели:
Ковалев Дмитрий Александрович (RU) Камайданов Евгений Николаевич (RU) Ковалев Андрей Александрович (RU)
Патентообладатели:
Российская Академия Сельскохозяйственных наук Государственное научное учреждение Всероссийский научно-исследовательский институт электрификации сельского хозяйства Российской академии сельскохозяйственных наук (ГНУ ВИЭСХ РОССЕЛЬХОЗАКАДЕМИИ) (RU)
Реферат

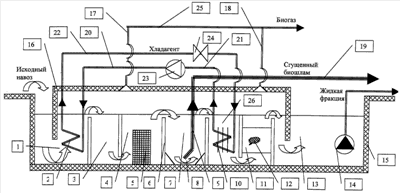

Предлагаемое изобретение относится к техническим средствам переработки бесподстилочного навоза сельскохозяйственных животных в товарные продукты - биогаз и удобрения. В результате использования данной технологической линии достигается сокращение затрат первичной энергии на утилизацию навоза за счет интенсификации работы теплообменного аппарата. Технологическая линия утилизации бесподстилочного навоза с получением биогаза и удобрений состоит из последовательно расположенных камеры нагрева исходного навоза, камеры гидролиза, камеры с термофильным режимом анаэробной обработки навоза, теплообменного аппарата, камеры с мезофильным режимом анаэробной обработки навоза. По крайней мере, одна из камер анаэробной обработки навоза снабжена средствами иммобилизации анаэробной микрофлоры. Камера нагрева исходного навоза снабжена подогревателем. Между теплообменным аппаратом и камерой с термофильным режимом анаэробной обработки навоза предусмотрено устройство гравитационного разделения анаэробной биомассы на фракции, жидкостная часть которого связана последовательно с теплообменным аппаратом и камерой с мезофильным режимом анаэробной обработки навоза. Теплообменный аппарат посредством последовательно расположенных компрессора и дросселирующего клапана связан с подогревателем с образованием единого термодинамического контура. 1 ил.
