ГЕНЕРАТОР КАВИТАЦИИ

Номер публикации патента: 2403095

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009125868/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B06B001/16
Аналоги изобретения: RU 2166987 С1,20.05.2001. RU 2346733 С1, 20.02.2009. RU 2115176 С1, 10.07.1998. SU 1168300 А1, 23.07.1985. US 6241472 В1, 05.06.2001. MD 3748 F1, 28.11.2008.

Имя заявителя: Учреждение Российской академии наук Институт теплофизики им. С.С. Кутателадзе Сибирского отделения РАН (RU),
Общество с ограниченной ответственностью "ТеплоПром" (RU)
Изобретатели: Мальцев Леонид Иванович (RU)
Кравченко Игорь Вадимович (RU)
Кравченко Антон Игоревич (RU)
Самборский Владимир Евгеньевич (RU)
Патентообладатели: Учреждение Российской академии наук Институт теплофизики им. С.С. Кутателадзе Сибирского отделения РАН (RU)
Общество с ограниченной ответственностью "ТеплоПром" (RU)

Реферат

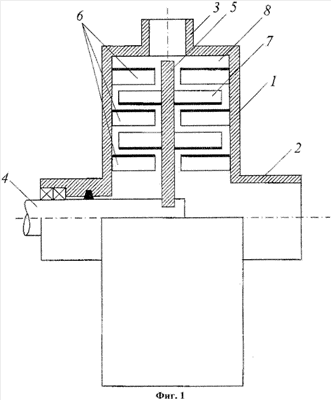

Изобретение относится к технике генерации пузырьковой кавитации и может быть использовано в строительной, химической, пищевой и других отраслях промышленности для диспергирования, эмульгирования, получения однородных смесей и т.д. Техническим результатом изобретения является повышение эффективности кавитационной обработки и увеличение ресурса работы. Генератор кавитации содержит корпус с внутренней рабочей камерой и патрубками для подвода и отвода из нее жидкости, размещенный в камере приводной вал и установленный на валу активатор. Активатор выполнен в форме диска, на котором с одной или с двух сторон установлены соосно с диском цилиндры-патрубки с волнистыми стенками. На торцевых стенках рабочей камеры установлены подобные неподвижные цилиндры-патрубки с возможностью вращения цилиндров-патрубков, закрепленных на активаторе, между неподвижными цилиндрами-патрубками на торцевых стенках рабочей камеры. Волны на цилиндрах-патрубках имеют гладкую (без угловых изломов) периодическую структуру, причем количество волн на всех цилиндрах-патрубках, расположенных с одной стороны активатора, совпадают между собой и с числом волн на цилиндрах-патрубках, установленных на торцевой стенке камеры с той же стороны. При вращении активатора в кольцевых каналах между подвижными и неподвижными цилиндрами-патрубками формируется динамичная система вихревых структур с образованием пульсирующих кавитационных пузырьков и их кластеров. 2 з.п. ф-лы, 3 ил.
