МНОГОСТУПЕНЧАТАЯ РАКЕТА - НОСИТЕЛЬ, СПОСОБ ЕЕ ЗАПУСКА, ЧЕТЫРЕХКОМПОНЕНТНЫЙ РАКЕТНЫЙ ДВИГАТЕЛЬ И ЧЕТЫРЕХКОМПОНЕНТНЫЙ ГАЗОГЕНЕРАТОР

Номер публикации патента: 2397116

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009103176/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B64G001/00   F02K009/97
Аналоги изобретения: RU 2175398 С2, 27.10.2001. RU 2065985 C1, 27.08.1996. RU 2108477 C1, 10.04.1998. US 4771600 A, 20.09.1988. JP 11229963 A, 24.08.1999.

Имя заявителя: Болотин Николай Борисович (RU)
Изобретатели: Болотин Николай Борисович (RU)
Патентообладатели: Болотин Николай Борисович (RU)

Реферат

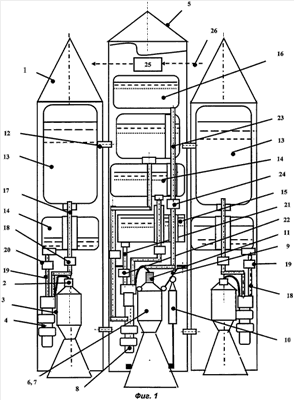

Изобретение относится к ракетной технике, а именно к многоступенчатой ракете-носителю, к способу ее запуска, к четырехкомпонентному ракетному двигателю и к четырехкомпонентному газогенератору. Ракета-носитель содержит ракетные блоки первой и второй ступени ракеты-носителя с баками окислителя и горючего, соединенные узлами силовой связи и оборудованные двигателем первой и двигателем второй ступеней. В блоке и второй ступени установлены баки второго горючего и второго окислителя, двигатели второй ступени выполнены содержащими камеру сгорания и турбонасосный агрегат. В состав турбонасосного агрегата входят турбина, четырехкомпонентный газогенератор, насос первого окислителя, насос второго окислителя, насос второго горючего, дополнительный насос второго горючего, насос первого горючего и дополнительный насос первого горючего. Способ запуска ракеты-носителя включает одновременный запуск двигателей первой и второй ступеней, работающих на первом окислителе и первом горючем, выключение двигателей первой ступени и сброс блоков первой ступени. После сброса ракетных блоков первой ступени каждый двигатель второй ступени также переводят на питание вторым горючим. Четырехкомпонентный ракетный двигатель содержит камеры сгорания с реактивным соплом, имеющим систему регенеративного охлаждения, газогенератор, турбонасосный агрегат. В турбонасосный агрегат входит турбина, четырехкомпонентный газогенератор, насос первого окислителя, насос второго окислителя, насос второго горючего, дополнительный насос второго горючего и дополнительный насос первого горючего. Выходы всех насосов соединены с входом в четырехкомпонентный газогенератор, выход из него газоводом соединен с каждой камерой сгорания. Четырехкомпонентный газогенератор содержит корпус форсунки первого окислителя и первого горючего, форсунки второго горючего и второго окислителя. Достигается улучшение энергетических характеристик ракеты-носителя и повышение надежности системы топливоподачи. 4 н. и 6 з.п. ф-лы, 6 ил.
