БРАГИНСКИЙ Л.Н. и др. Перемешивание в жидких средах: Физические основы и инженерные методы расчета. - Л.: Химия, 1984, с.15, 30. RU 2005131802 А, 20.04.2007. RU 2055634 C1, 10.03.1996. RU 47255 U1, 27.08.2005. SU 1666171 A1, 30.07.1991. SU 1205930 A, 23.01.1986. US 7168849 B2, 30.01.2007. US 6024481 А, 15.02.2000.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный технологический институт (технический университет)" (RU)
Изобретатели:
Абиев Руфат Шовкет оглы (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный технологический институт (технический университет)" (RU)
Реферат

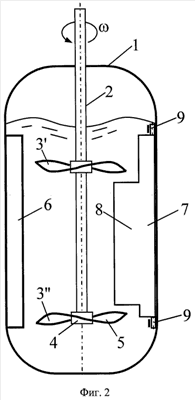

Изобретение относится к устройствам смешения гетерогенных сред при помощи мешалок, генерирующих совокупность двух полей - пульсационного и центробежного, и может быть использовано в химической, нефтехимической, пищевой, фармацевтической и других отраслях промышленности для обработки гетерогенных сред жидкость-твердые частицы, жидкость-жидкость, жидкость-газ и жидкость-газ-твердые частицы. Смеситель содержит корпус 1, по окружности которого установлено шесть узких отражательных перегородок 6, жестко закрепленных на внутренней поверхности корпуса, либо шесть широких поворотных отражательных перегородок 7 с фиксацией в рабочем положении, при этом широкие рабочие поверхности 8 отражательных перегородок частично располагаются между мешалками. Мешалки содержат ступицу и лопасти. Каждая из лопастей выполнена в виде криволинейной поверхности, полученной вращением образующей, являющейся отрезком прямой линии, вокруг оси мешалки так, чтобы ближний к оси конец отрезка перемещался по цилиндрической поверхности ступицы, а удаленный от оси конец отрезка перемещался по траектории, лежащей на воображаемой цилиндрической поверхности, соосной валу таким образом, чтобы вертикальное смещение конца отрезка от срединной плоскости мешалки соответствовало расчетной формуле. Изобретение позволяет повысить эффективность пульсационно-центробежного смесителя за счет увеличения эффективности использования вводимой в аппарат энергии путем частичного (максимально возможного) преобразования вращательного движения мешалок в пульсации давления и скорости в гетерогенной среде. 1 з.п. ф-лы, 4 ил.
