«LM 900» Манипулятор для ручной установки ПМИ. Инструкция по эксплуатации. bi FRITSCH GmbH. Перевод. Предприятие ОСТЕК, 2000. SU 566693 А, 30.07.1977. RU 23719 U1, 27.06.2001. JP 9298230 А, 18.11.1997.
Имя заявителя:
Общество с ограниченной ответственностью "Производственно-коммерческая фирма ХАГ" (UA)
Изобретатели:
Харыбин Александр Георгиевич (UA)
Патентообладатели:
Общество с ограниченной ответственностью "Производственно-коммерческая фирма ХАГ" (UA)
Реферат

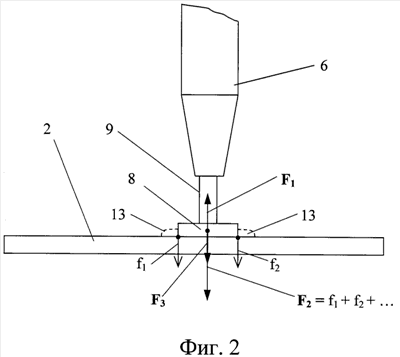

Изобретение может быть использовано в технологическом процессе ручной установки поверхностно-монтируемых компонентов (ПМК) на печатные платы в условиях экспериментального, опытного и мелкосерийного многономенклатурного производства. ПМК 8 устанавливают на печатные платы 2, поверхности которых в зонах пайки предварительно покрыты слоем 13 флюса или паяльной пасты. На всасывающей головке 9 вакуумного пинцета 6 создают вакуум, обеспечивающий силу всасывания F1, достаточную для надежного захвата и удержания ПМК 8, но меньшую, чем суммарная сила адгезионного сцепления F2 последнего со слоем 13 флюса или паяльной пасты. Захваченные с помощью вакуумного пинцета 6 отдельные ПМК 8 переносят на печатную плату 2 в место их установки, после чего их отделяют от вакуумного пинцета без отключения от вакуума. Отделение каждого ПМК 8 от вакуумного пинцета 6 на месте его установки происходит за счет усилия F3, равного разнице между силой адгезионного сцепления F2 и силой всасывания F1. Установку компонентов разного вида осуществляют последовательно. Каждый раз перед началом установки ПМК следующего вида на пинцете устанавливают соответствующую величину вакуума. Способ обеспечивает сокращение времени монтажа за счет установки разных видов ПМК без использования дополнительных устройств для включения и отключения вакуума. 2 з.п. ф-лы, 6 ил.
