РАДИОЭЛЕКТРОННЫЙ БЛОК | |
Номер публикации патента: 2175821 | |
Редакция МПК: | 7 | Основные коды МПК: | H05K003/46 H05K009/00 | Аналоги изобретения: | RU 2125775 C1, 27.01.1999. RU 11644 U1, 16.10.1999. SU 1637041 А1, 23.03.1991. RU 2047947 С1, 10.11.1995. WO 00/19791 А1, 06.04.2000. EP 0607732 A2, 27.07.1994. EP 0607734 A2, 27.07.1994. |
Имя заявителя: | Дочернее государственное унитарное предприятие "Научно-производственный центр спутниковых координатно-временных технологий "КОТЛИН" Федерального государственного унитарного предприятия "Российский институт радионавигации и времени" | Изобретатели: | Ковита С.П. Корулин В.Н. Солдатенков А.Н. Устинов И.В. Иванов В.Н. Малашин В.И. Писарев С.Б. Шебшаевич Б.В. | Патентообладатели: | Дочернее государственное унитарное предприятие "Научно-производственный центр спутниковых координатно-временных технологий "КОТЛИН" Федерального государственного унитарного предприятия "Российский институт радионавигации и времени" |
Реферат | |

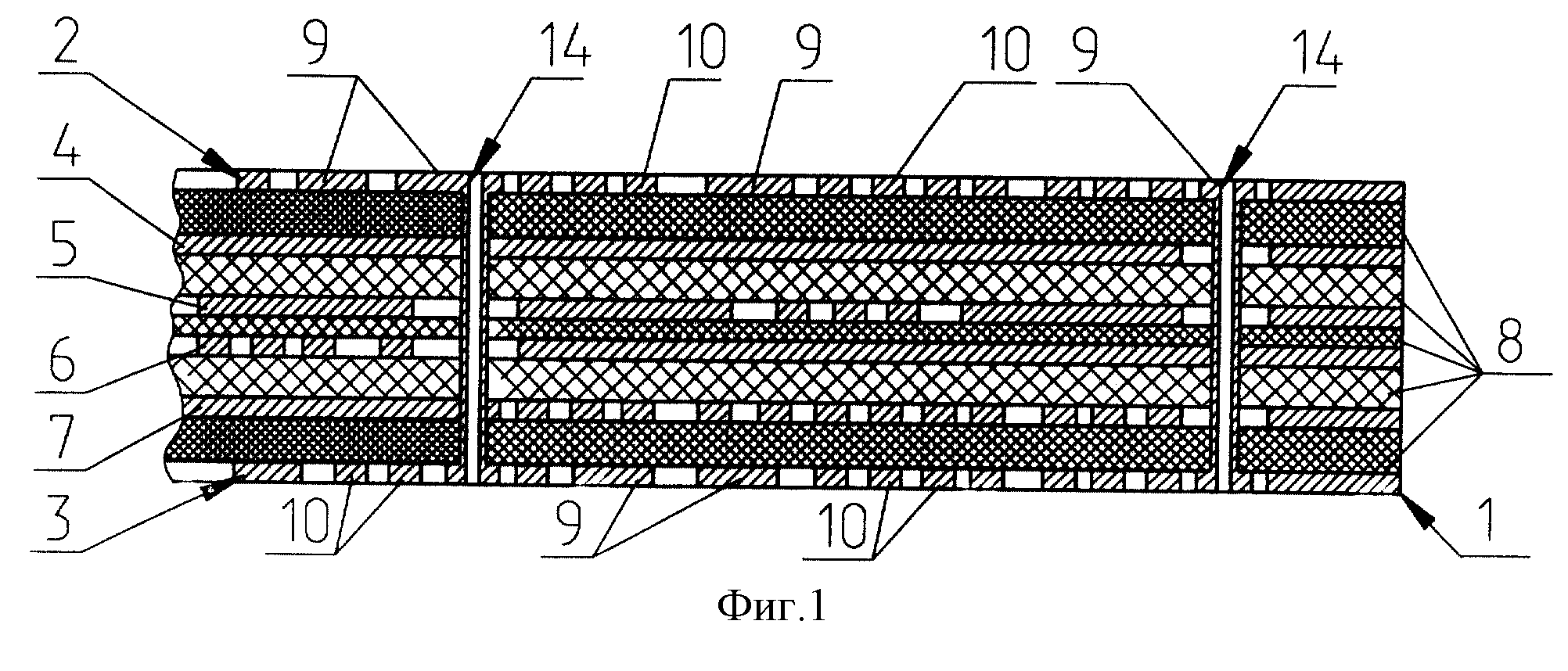

Использование в блоках радиоэлектронной аппаратуры. Радиоэлектронный блок содержит несущий элемент, выполненный в виде несущей печатной платы - плоской монолитной многослойной печатной платы с N ≥ 5 проводящими слоями. В ее наружных проводящих слоях размещены печатные проводники, контактные площадки, электрорадиоэлементы и соединители для внешних подключений. В ее внутренних проводящих слоях размещены остальные печатные проводники электрической схемы, предназначенной для приема, частотного преобразования и цифровой обработки входных СВЧ сигналов. Электрорадиоэлементы, размещенные на несущей печатной плате, сгруппированы по функциональным зонам. Имеется зона функционального размещения аналоговых электрорадиоэлементов, а остальные - зоны функционального размещения цифровых электрорадиоэлементов. Каждой из функциональных зон соответствует по меньшей мере одна экранирующая земляная плоскость, выполненная в одном из внутренних проводящих слоев несущей печатной платы. Полосковые линии СВЧ узлов первой функциональной зоны выполнены непосредственно на несущей печатной плате с помощью печатных проводников, расположенных в ее проводящих слоях. В случае несимметричной полосковой линии сигнальный проводник полосковой линии располагается в наружном проводящем слое несущей печатной платы. В качестве экрана используется расположенная в соседнем с ним внутреннем проводящем слое земляная плоскость первой функциональной зоны. 4 з.п. ф-лы, 9 ил.
|
