РАДИОЭЛЕКТРОННЫЙ БЛОК

Номер публикации патента: 2173036

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2000100632/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H05K001/00   H05K001/11   H05K001/14   H05K003/46
Аналоги изобретения: RU 2125775 C1, 27.10.1999. SU 182853 А1, 20.11.1996. EP 0391527 А1, 10.10.1990. JP 2-55957 B4, 28.11. 1990.

Имя заявителя: Дочернее государственное унитарное предприятие "Научно-производственный центр спутниковых координатно-временных технологий "КОТЛИН" Федерального государственного унитарного предприятия "Российский институт радионавигации и времени"
Изобретатели: Солдатенков А.Н.
Корулин В.Н.
Устинов И.В.
Иванов В.Н.
Малашин В.И.
Писарев С.Б.
Поверенный Д.Г.
Шебшаевич Б.В.
Патентообладатели: Дочернее государственное унитарное предприятие "Научно-производственный центр спутниковых координатно-временных технологий "КОТЛИН" Федерального государственного унитарного предприятия "Российский институт радионавигации и времени"

Реферат

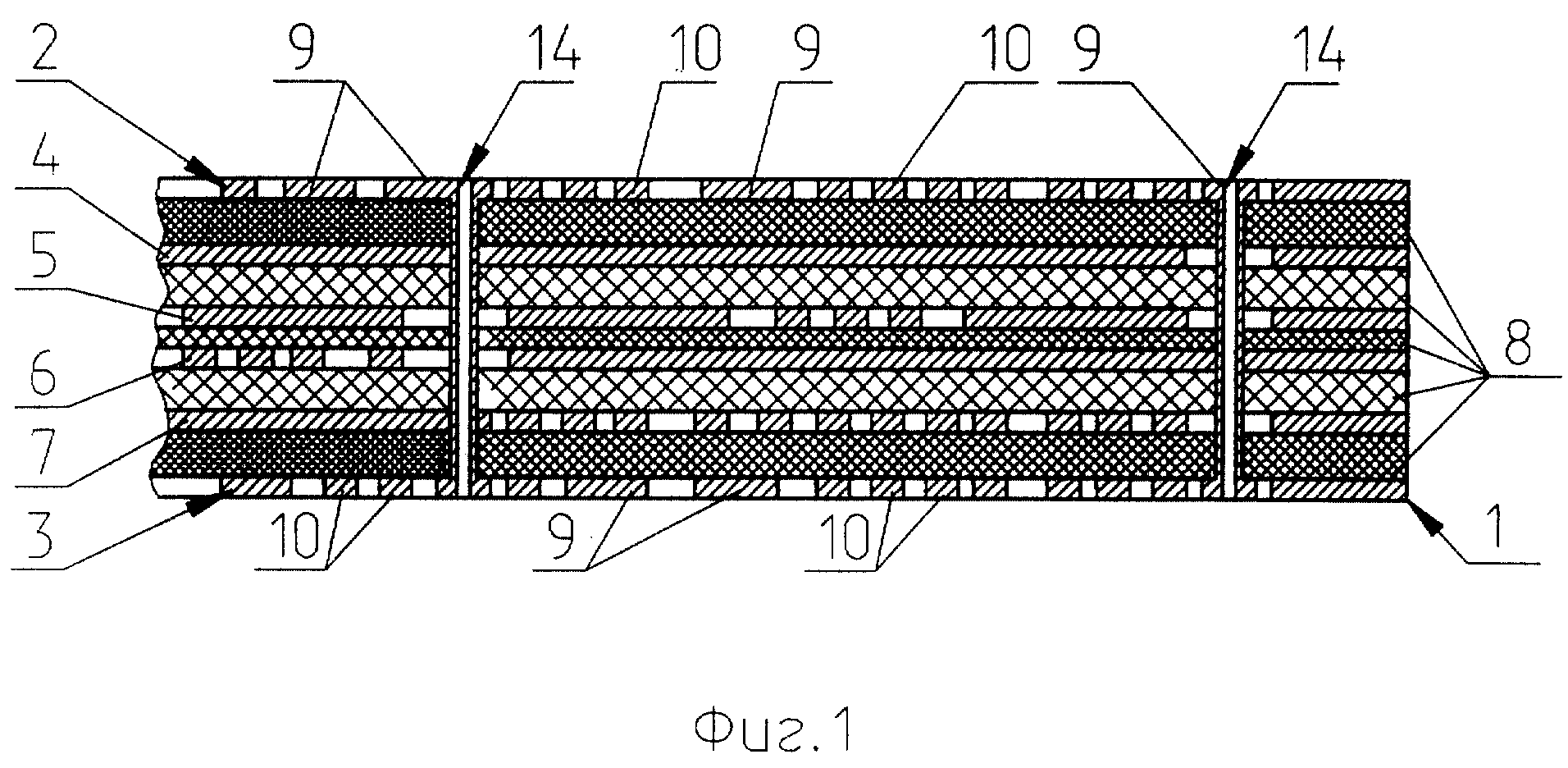

Изобретение относится к радиоэлектронике, может использоваться при конструировании блоков, осуществляющих прием и обработку сигналов спутниковых радионавигационных систем. Технический результат - устранение паразитных наводок и наведенных помех в условиях, когда на многослойной печатной плате размещаются разнородные функциональные элементы различной степени интеграции, работающие с аналоговыми и цифровыми сигналами в диапазоне частот от тысяч мегагерц до единиц герц, при этом для питания блока используется один внешний источник питания. Радиоэлектронный блок содержит печатную плату с числом проводящих слоев N≥6, в которой электрорадиоэлементы сгруппированы по М зонам. Первая из зон - зона функционального размещения аналоговых электрорадиоэлементов и высокочастотного соединителя, предназначенного для подключения антенны. Последующие зоны - зоны функционального размещения цифровых электрорадиоэлементов, причем в последней зоне размещен по крайней мере один низкочастотный соединитель, предназначенный для подключения внешних устройств. Земляные плоскости первой зоны расположены в двух внутренних проводящих слоях, соседствующих с наружными проводящими слоями. Земляные плоскости последующих зон расположены в одном из внутренних проводящих слоев, соседствующем с одним из наружных проводящих слоев, и связаны по печати друг с другом, а также с земляной плоскостью первой зоны, расположенной в этом же слое. В i-ом слое между вторым и ( N-1)-ым слоями располагаются проводники питания первой зоны, а в j-ом слое, где j≠i, располагаются выполненные в виде плоскостей проводники питания третьей и последующих зон. Плоскости питания третьей и последующих зон и земляная плоскость последней зоны связаны через контактные элементы "Питание" и "Земля" с соответствующими выводами низкочастотного соединителя. С контактными элементами "Питание" и "Земля" непосредственно соединены выводы первого фильтра питания. Проводники питания второй зоны размещены в том же проводящем слое, что и проводники питания первой зоны, и выполнены расходящимися из общей точки, соединенной с выходным выводом второго фильтра питания, который размещен в одной из последующих зон и связан другими своими выводами с плоскостью питания и земляной плоскостью зоны своего размещения. Проводники питания первой зоны выполнены в виде печатных проводников, расходящихся из общей точки, соединенной с выходным выводом третьего фильтра питания, размещенным во второй зоне и связанным другими своими выводами с выходным выводом второго фильтра и земляной плоскостью второй зоны. В наружных первом и N-ом проводящих слоях по периметру первой зоны с разрывами для печатных проводников, пересекающих этот периметр, расположены дополнительные экранирующие печатные проводники, связанные между собой и с земляными плоскостями первой зоны соответствующими отверстиями межслойных соединений, расположенными в ряд с шагом не более 5 мм. В обоих наружных проводящих слоях, а также во внутренних проводящих слоях, свободных от размещения земляных плоскостей второй и последующих зон, вдоль границы, отделяющей третью зону от второй, с разрывами для печатных проводников, пересекающих эту границу, расположены дополнительные печатные проводники экранирующего барьера, связанные между собой и с земляной плоскостью третьей зоны с помощью соответствующих отверстий межслойных соединений, расположенных в ряд с шагом не более 5 мм. 5 з.п. ф-лы, 11 ил.
