| РАДИОЭЛЕКТРОННЫЙ БЛОК |  |
Номер публикации патента: 2172081 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H05K001/00 H05K001/11 H05K001/14 H05K003/46 | | Аналоги изобретения: | RU 2125775 С1, 01.01.1999. SU 1826853 A1, 20.11.1996. EP 0391527 A1, 10.10.1990. JP 2-55957 B4, 28.11.1990. |
| Имя заявителя: | Дочернее государственное унитарное предприятие "Научно-производственный центр спутниковых координатно-временных технологий "КОТЛИН" Федерального государственного унитарного предприятия "Российский институт радионавигации и времени" | | Изобретатели: | Ковита С.П.
Корулин В.Н.
Солдатенков А.Н.
Устинов И.В.
Иванов В.Н.
Малашин В.И.
Писарев С.Б.
Шебшаевич Б.В. | | Патентообладатели: | Дочернее государственное унитарное предприятие "Научно-производственный центр спутниковых координатно-временных технологий "КОТЛИН" Федерального государственного унитарного предприятия "Российский институт радионавигации и времени" |
Реферат | |

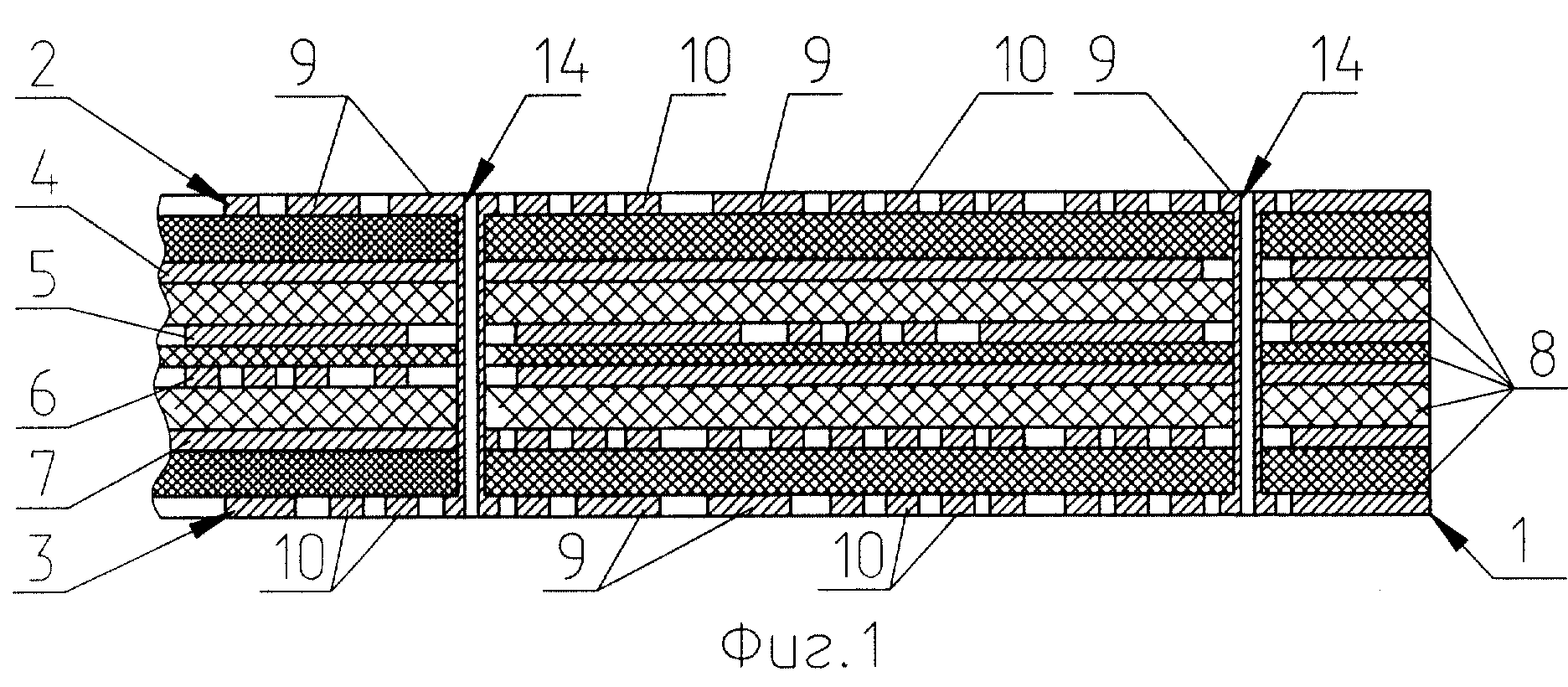

Изобретение относится к радиоэлектронике, может использоваться при конструировании радиоэлектронных блоков, осуществляющих прием и обработку сигналов спутниковых радионавигационных систем (СРНС). Технический результат - устранение паразитных наводок и наведенных помех в условиях, когда на многослойной печатной плате размещаются разнородные электрорадиоэлементы различной степени интеграции, работающие с аналоговыми и цифровыми сигналами в диапазоне частот от тысяч мегагерц до единиц герц, при этом сигналы СРНС принимаются антенной, питание для которой поступает через радиоэлектронный блок. Радиоэлектронный блок содержит многослойную печатную плату с числом проводящих слоев N ≥ 6, в которой электрорадиоэлементы сгруппированы по М зонам. Первая из зон - зона функционального размещения аналоговых электрорадиоэлементов и высокочастотного соединителя, предназначенного для подключения антенны. Последующие зоны - зоны функционального размещения цифровых электрорадиоэлементов и по крайней мере одного низкочастотного соединителя, предназначенного для подключения внешних устройств. Земляные плоскости первой зоны расположены в двух внутренних проводящих слоях, соседствующих с наружными проводящими слоями. Земляные плоскости последующих зон расположены в одном из внутренних проводящих слоев, соседствующем с одним из наружных проводящих слоев. Эти земляные плоскости связаны по печати друг с другом, а также с земляной плоскостью первой зоны, расположенной в этом же слое. Между вторым и (N-1)-м проводящими слоями в i-м проводящем слое располагаются проводники питания первой зоны, а в j-м проводящем слое, где j≠i, располагаются выполненные в виде плоскостей проводники питания третьей и последующих зон. На многослойной печатной плате также размещен дополнительный соединитель, предназначенный для подключения отдельного источника питания антенны. 6 з.п. ф-лы, 11 ил.
|
