US 3376479 А, 02.04.1968. RU 2192716 С2, 10.11.2002. RU 2367124 С2, 27.01.2009. US 2740097 А, 27.03.1956.
Имя заявителя:
Открытое акционерное общество Арзамасское научно-производственное предприятие "ТЕМП-АВИА" (ОАО АНПП "ТЕМП-АВИА") (RU)
Изобретатели:
Султанов Александр Григорьевич (RU) Семёнов Игорь Алексеевич (RU)
Патентообладатели:
Открытое акционерное общество Арзамасское научно-производственное предприятие "ТЕМП-АВИА" (ОАО АНПП "ТЕМП-АВИА") (RU)
Реферат

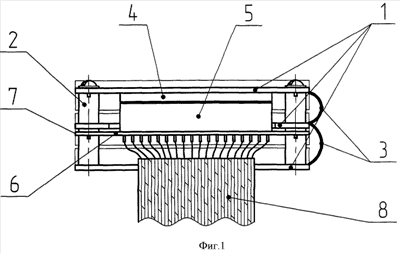

Предлагаемое изобретение относится к конструкциям радиоэлектронных блоков, которые могут использоваться в аппаратуре, подвергающейся значительному механическому воздействию. Технический результат - повышение стойкости устройства к механическим воздействиям и обеспечение разъемного электрического соединения для осуществления внешних связей. Достигается тем, что пакет печатных плат (1) стянут стойками (2) и печатные платы (1) соединены между собой плоскими ленточными кабелями (3). На одной из печатных плат (1) установлена одна часть (4) плоского разъема, другая часть (5) которого установлена на дополнительной плате (6), выступающие края (7) платы (6) закреплены между стойками (2). Имеется дополнительная плата (9), на которой установлена часть (10) плоского разъема, а в выступающих краях (11) платы (9) имеются отверстия (12), через которые проходят стойки (2). 2 ил.
