RU 2306685 C1, 20.09.2007. RU 2356193 C1, 20.05.2009. JP 0007153600 A, 16.06.1995. JP 01067898 A, 14.03.1989.
Имя заявителя:
Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" (RU), Федеральное государственное унитарное предприятие "Российский Федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" ФГУП "РФЯЦ-ВНИИЭФ" (RU)
Изобретатели:
Гришин Александр Владимирович (RU) Деманов Вячеслав Алексеевич (RU) Павлов Владимир Станиславович (RU) Фарафонов Дмитрий Сергеевич (RU)
Патентообладатели:
Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" (RU) Федеральное государственное унитарное предприятие "Российский Федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" ФГУП "РФЯЦ-ВНИИЭФ" (RU)
Реферат

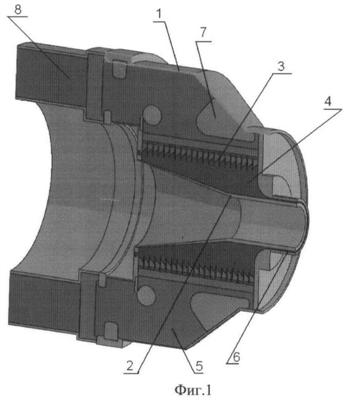

Заявленное изоберение относится к ускорительной технике, в частности к импульсным сильноточным ускорителям электронов, и предназначено для передачи энергии от мощного источника электромагнитного импульса к нагрузке. Заявленное устройство состоит из коаксиально расположенных двух электродов, внешний из которых является корпусом трубки, секционированного изолятора между ними, разделяющего межэлектродную полость на вакуумированный объем и объем, заполненный жидким диэлектриком, и диэлектрической линзы, прилегающей к корпусу трубки и расположенной с зазором к изолятору. При этом поверхность диэлектрической линзы со стороны жидкого диэлектрика образована четырьмя тороидальными участками, первый и второй участок сопряжены при помощи конического участка, второй и третий - цилиндрического, третий и четвертый - плоского участка, причем образующая конического участка линзы образует с нормалью к поверхности корпуса угол от 0° до 30°, а высота цилиндрического участка линзы, обращенного к изолятору, составляет не более половины величины длины изолятора, при этом радиус второго тороидального участка, по крайней мере, в 2 раза больше, чем радиусы других тороидальных участков поверхности. Техническим результатом является упрощение изготовления при сохранении эксплуатационных характеристик (надежности, ресурса работы трубки) за счет расширения выбора используемых материалов. 1 з.п. ф-лы, 2 ил.
