СПОСОБ ИЗГОТОВЛЕНИЯ ПЛЕНОЧНОГО ЭЛЕКТРОНАГРЕВАТЕЛЯ (ВАРИАНТЫ)

Номер публикации патента: 2394398

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009122922/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H05B003/16
Аналоги изобретения: RU 2183388 С1, 10.06.2002. RU 24899 U1, 27.08.2002. RU 2000676 С1, 07.09.1993. US 4429214 А, 31.01.1984. US 4073920 А, 14.02.1978. DE 3338766 А1, 09.05.1985.

Имя заявителя: Общество с ограниченной ответственностью Завод "Рациональные отопительные системы" (RU)
Изобретатели: Панасюк Игорь Николаевич (RU)
Лукьянов Владимир Николаевич (RU)
Мантуров Юрий Васильевич (RU)
Патентообладатели: Общество с ограниченной ответственностью Завод "Рациональные отопительные системы" (RU)

Реферат

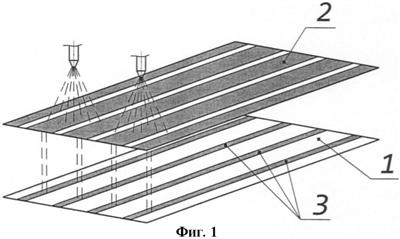

Изобретение относится к области электротермии, в частности к технологии изготовления гибких пленочных электронагревателей излучающего типа, используемых для обогрева бытовых, хозяйственных и производственных помещений, а также их используют как элементы системы удаления влаги, антиобледенения и сушки лакокрасочных покрытий. Техническим резльтатом является создание экономичных и малотрудоемких способов производства пленочного электронагревателя с соответствующей технологией формирования резистивного излучающего элемента, при которой достигается экономия дорогостоящего токопроводящего материала. Способ по первому варианту заключается в нанесении на диэлектрическую подложку токопроводящего покрытия толщиной от 10 нм до 10 мкм в виде, по меньшей мере, одной полосы различной формы, с дальнейшим присоединением выводов и нанесением защитного покрытия из диэлектрического материла. Способ по второму варианту заключается в нанесении токопроводящего покрытия толщиной от 10 нм до 10 мкм на диэлектрическую подложку с дальнейшим вырубанием из нее резистивного излучающего элемента различной конфигурации, размещаемого между двух слоев из диэлектрического материала с последующим присоединением выводов и соединением всех слоев. Способ по третьему варианту включает получение резистивного излучающего элемента нанесением токопроводящего покрытия толщиной от 10 нм до 10 мкм на диэлектрическую подложку в виде полосы, при этом вдоль краев подложки оставляют поля без токопроводящего покрытия, выполнением щелевидных отверстий одинаковой формы, выступающих за границу напыленной полосы, нанесением шин питания с выводами на поля ленты с отсутствующим напылением, присоединение с обеих сторон слоев из диэлектрического материала. Нанесение токопроводящего покрытия (резистивный излучающий элемент) при толщине слоя в пределах от 10 нм до 10 мкм на диэлектрическую подложку снижает себестоимость пленочного электронагревателя. Варьируя длину и ширину полос резистивного излучающего элемента, можно получить различную мощность излучения пленочного электронагревателя, тем самым увеличить КПД без изменения его габаритных размеров. 3 н. и 19 з.п. ф-лы, 10 ил.
