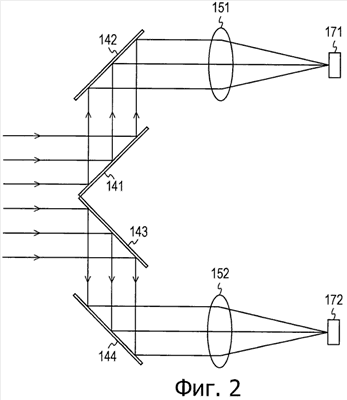

Изобретение относится к системам захвата трехмерного изображения. Техническим результатом является уменьшение хроматической аберрации и возможность регулировки уровня параллакса. Результат достигается тем, что световой пучок, исходящий от объекта, разделяется на левый и правый световые пучки зеркалами 141 и 143 в зоне, где расходящийся пучок света, выходящий из точки на объекте, преобразуется в параллельный пучок света. Когда на объект смотрят с правой стороны, световой пучок отражается зеркалом 141 и затем отражается зеркалом 142. Когда на объект смотрят с левой стороны, световой пучок отражается зеркалом 143 и затем отражается зеркалом 144. Правый световой пучок, отраженный зеркалом 142, падает на линзу 151, формирующую изображение. Световой пучок, падающий на линзу 151, формирующую изображение, формирует изображение на световоспринимающей поверхности формирователя 171 сигналов изображения. Левый световой пучок, отраженный зеркалом 144, падает на линзу 152, формирующую изображение. Световой пучок, падающий на линзу 152, формирующую изображение, формирует изображение на световоспринимающей поверхности формирователя 172 сигналов изображения. 2 н. и 5 з.п. ф-лы, 6 ил.
