Государственное образовательное учреждение высшего профессионального образования Московский технический университет связи и информатики (МТУСИ) (RU)
Изобретатели:
Попов Александр Геннадьевич (RU) Алексеев Евгений Борисович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Московский технический университет связи и информатики (МТУСИ) (RU)
Реферат

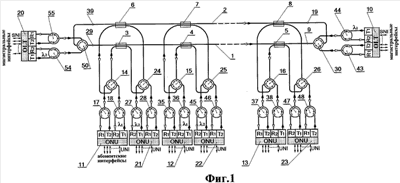

Изобретение относится к области телекоммуникации, а именно к пассивным волоконно-оптическим сетям с шинной топологией, и может быть использовано в широковещательных телекоммуникационных сетях доступа, а также в локальных сетях обмена данными. Технический результат заключается в повышенной надежности работы сети за счет возможности перехода на работу с резервной шиной в случае дефолта в первой шине, а также в увеличении числа обслуживаемых сетью абонентских узлов. Для этого двойная пассивная волоконно-оптическая сеть содержит первую и вторую двунаправленные шины из оптического волокна, первый и второй центральные управляющие узлы (контроллеры), множество абонентских узлов первой сети и множество абонентских узлов второй сети, направленные Х-ответвители первой шины и направленные Х-ответвители второй шины, а также парные и непарные оптические циркуляторы. Передача в первой сети ведется на длине волны 1, а во второй - на длине волны 2 (12). Направленные Х-ответвители в порядке их размещения в шинах от первого ко второму контроллеру выполнены с возрастанием коэффициентов ответвления на длине волны 1 передачи в первой сети и с убыванием коэффициентов ответвления на длине волны 2 передачи во второй сети. 5 з.п. ф-лы, 6 ил., 2 табл.
