US 7417465 B2, 26.08.2008. US 7429880 B2, 30.09.2008. US 7212039 B2, 01.05.2007. RU 2382490 C1, 20.02.2010. RU 2368072 C1, 20.09.2009. SU 1506540 A1, 07.09.1989.
Имя заявителя:
Учреждение Российской академии наук Институт проблем управления им. В.А. Трапезникова РАН (RU)
Изобретатели:
Лементуев Владимир Ануфриевич (RU)
Патентообладатели:
Учреждение Российской академии наук Институт проблем управления им. В.А. Трапезникова РАН (RU)
Реферат

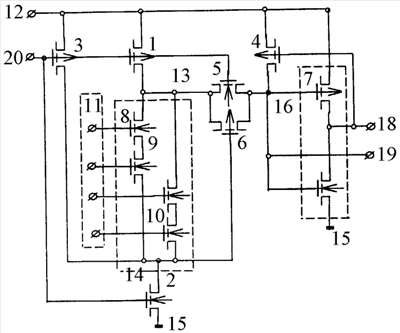

Изобретение относится к вычислительной технике. Технический результат заключается в упрощении устройства. Тактируемый логический элемент, содержащий предзарядовый транзистор р-типа, тактовый транзистор n-типа, тактовый транзистор р-типа, транзистор обратной связи р-типа, ключевой транзистор n-типа, ключевой транзистор р-типа, КМДП инвертор, логический блок, содержащий ключевые цепи, выполненные на последовательно соединенных транзисторах n-типа, затворы которых подключены к логическим входам элемента. Предзарядовый транзистор включен между шиной питания и первым выводом ключевых цепей, второй вывод которых через тактовый транзистор подключен к шине земли. Тактовый транзистор включен между шиной питания и вторым выводом ключевых цепей. Ключевые транзисторы включены параллельно между первым выводом ключевых цепей и входом КМДП инвертора, выход которого является выходом устройства и соединен дополнительно с затвором транзистора обратной связи, который включен между шиной питания и входом КМДП инвертора. Затворы предзарядового транзистора, тактовых транзисторов, ключевого транзистора подключены к тактовой шине, а затвор ключевого транзистора подключен ко второму выводу ключевых цепей. 1 ил.
