| ГЕНЕРАТОР ИМПУЛЬСОВ |  |
Номер публикации патента: 2179783 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H03K003/30 | | Аналоги изобретения: | SU 1285568 A1, 23.01.1987. SU 550760, 05.04.1977. SU 449435, 13.08.1975. SU 600700, 07.04.1978. RU 2043696 С1, 10.09.1995. US 3681711, 01.08.1972. US 3562668, 09.02.1971. |
| Имя заявителя: | Институт прикладной механики РАН | | Изобретатели: | Яновский Ю.Г.
Силин Е.М.
Шипотько Г.Н.
Левин Ю.К. | | Патентообладатели: | Институт прикладной механики РАН |
Реферат | |

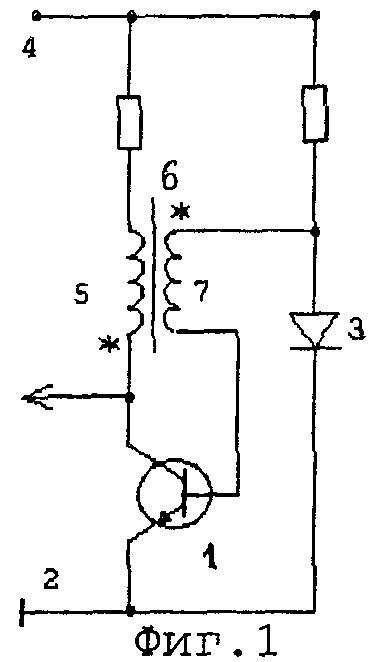

Изобретение относится к импульсной технике и может быть использовано для генерирования импульсов. Генератор импульсов содержит первую катушку индуктивности (КИ) (5) и индуктивно связанную с ней вторую КИ (7), а также транзистор (Т) (1). Эмиттер Т (1) соединен с общей шиной, коллектор Т (1) соединен с первым выводом КИ(5), а база - с вторым выводом КИ (7). Между первым выводом КИ (7) и общей шиной включен первый диод (Д) (3), а также второй Д (8). Выводы Д (3) и Д (8), имеющие тип проводимости, совпадающий с типом проводимости эмиттера Т (1), соединены с первым выводом КИ (7). Второй вывод Д (8) соединен с клеммой питания. Кроме того, во втором варианте устройства введен резистор, включенный между вторым выводом КИ (5) и клеммой питания. Развитие первого варианта устройства осуществляется введением первого конденсатора, включенного параллельно Д (3), а также Д (3) либо Д (7) выполнен в виде варикапа. Технический результат состоит в повышении амплитуды формируемых импульсов, экономичности (КПД), надежности работы генератора и, как следствие, в увеличении функциональной гибкости и расширении сферы его применения при одновременном снижении питающих напряжений. 2 с. и 6 з.п. ф-лы, 6 ил.
|
