| ЦИФРОВОЙ ФАЗОВРАЩАТЕЛЬ |  |
Номер публикации патента: 2173933 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H03H011/20 | | Аналоги изобретения: | БОУТИН Н. Фазовый манипулятор с разрешающей способностью 22,5<SP POS="POST">o</SP>. Электроника. - 1980, №10, с.63. SU 1223343 A, 07.04.1986. SU 1450079 A1, 07.01.1989. SU 995278, 07.02.1983. US 4358741, 09.11.1982. EP 0834990 A1, 08.04.1998. |
| Имя заявителя: | Пензенский технологический институт | | Изобретатели: | Чулков В.А. | | Патентообладатели: | Пензенский технологический институт |
Реферат | |

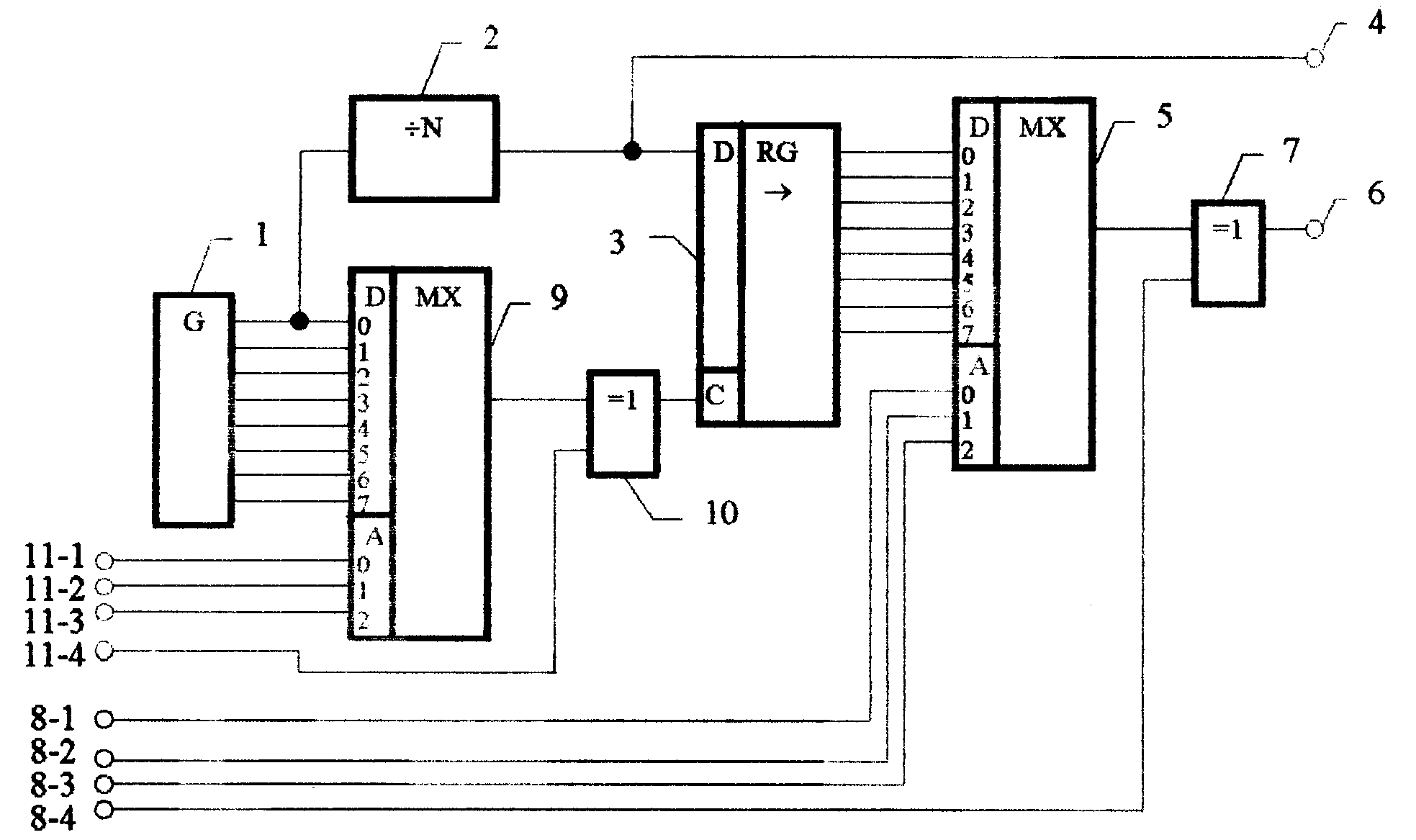

Цифровой фазовращатель (ЦФ) предназначен для измерительных, связных и управляющих систем с частотной и фазовой модуляцией. ЦФ содержит мультифазный генератор импульсов (МГИ) 1, через делитель частоты 2 и регистр сдвига (RG) 3 связанный с группой информационнных входов первого мультиплексора (MX) 5. MX 5 и выходной первый элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 7 осуществляют под управлением старших разрядов цифрового кода фазы фазовый сдвиг с шагом ΔΦ2. Дополнительно введенные вторые MX 9 и элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 10 осуществляют фазовый сдвиг тактовых импульсов RG 3, а вместе с ними и выходных сигналов с шагом ΔΦ1< ΔΦ2 в соответствии с содержанием младших разрядов цифрового кода фазы. Значение ΔΦ1 определяется шагом квантования фазы в МГИ 1. Технический результат: повышение точности цифрового регулирования фазы за счет дополнительного разбиения опорного периода на ряд равных интервалов с образованием фазовой субшкалы отсчета. 1 ил.
|
