RU 2284649 C2, 27.09.2006. SU 1782335 A3, 15.12.1992. US 2009/0201102 A1, 13.08.2009. JP 7106894 A, 21.04.1995.
Имя заявителя:
Открытое акционерное общество "Омский научно-исследовательский институт приборостроения" (ОАО "ОНИИП") (RU)
Изобретатели:
Корж Иван Александрович (RU) Тихонов Игорь Анатольевич (RU)
Патентообладатели:
Открытое акционерное общество "Омский научно-исследовательский институт приборостроения" (ОАО "ОНИИП") (RU)
Реферат

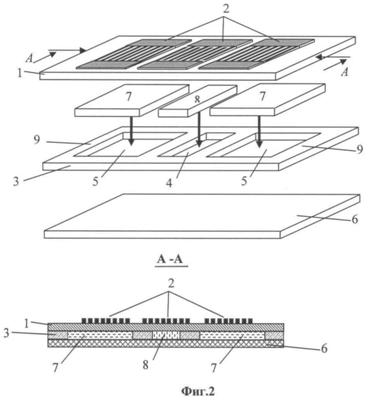

Изобретение относится к области акустоэлектроники и может быть использовано при разработке и изготовлении узкополосных фильтров на поверхностных акустических волнах (ПАВ) с низким температурным коэффициентом частоты (ТКЧ). Технический результат заключается в уменьшении габаритов термостабильного фильтра на ПАВ, увеличении виброустойчивости и температурной стабильности. Термостабильный узкополосный фильтр на ПАВ содержит звукопровод - пьезоэлектрическую подложку со сформированными на поверхности встречно-штыревыми преобразователями, помещенную в корпус, на обратной стороне подложки располагается плоская пластина с отверстием посредине пластины и отверстиями по краям пластины, причем пластина крепится к звукопроводу в месте центрального отверстия «твердым» - жестким клеем с низким коэффициентом линейного термического расширения (КЛТР) и одновременно к посадочному месту корпуса, по краям через отверстия крепится к звукопроводу и одновременно к посадочному месту корпуса резиноподобным клеем с большим КЛТР, при этом пьезоэлектрическая подложка опирается на перемычки на концах плоской пластины, которые препятствуют изгибу подложки. 4 з.п. ф-лы, 4 ил.
