Открытое акционерное общество "Научно-исследовательский институт приборостроения имени В.В. Тихомирова" (RU)
Изобретатели:
Митин Владимир Александрович (RU) Синани Анатолий Исакович (RU) Алексеев Олег Станиславович (RU) Мосейчук Георгий Феодосьевич (RU) Крылов Петр Константинович (RU)
Патентообладатели:
Открытое акционерное общество "Научно-исследовательский институт приборостроения имени В.В. Тихомирова" (RU)
Реферат

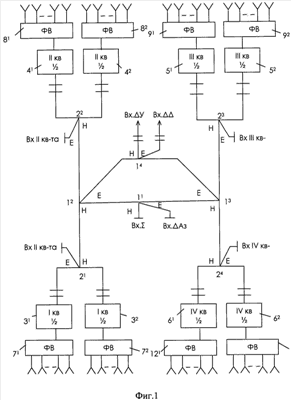

Предлагаемое техническое решение относится к области радиотехники и может использоваться в волноводной СВЧ антенной технике. Достигаемый технический результат - расширение функциональных возможностей ФАР за счет возможного использования, помимо полного раскрыва, отдельных квадрантов раскрыва антенны для формирования до четырех работающих одновременно независимо управляемых диаграмм направленности. Фазовый способ управления режимами работы ФАР основан на распределении СВЧ-сигналов по квадрантам апертуры с последующим разведением их, используя распределительную систему, по отдельным излучающим элементам в режиме передачи, в режиме приема отраженных сигналов, суммировании их в отдельных квадрантах с последующей подачей результирующих сигналов от квадрантов на СВЧ-сумматор, формирующий суммарно-разностные характеристики, при этом на входе каждого квадранта в режиме передачи сигналы разделяются на две части в балансном мосте с возможностью изменения фазы в одной из частей на 180 при обеспечении заданного фазового распределения в апертуре ФАР, при этом в режиме приема просуммированные в распределительной системе сигналы от апертуры поступают на то или иное балансное плечо моста в зависимости от того, изменена или не изменена на 180° фаза в части квадранта. 2 ил.
