US 4059808 А, 22.11.1977. SU 375754 А, 23.11.1973. SU 843164 А, 30.06.1981. US 3786362 А, 15.01.1974.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Изобретатели:
Прокопенко Николай Николаевич (RU) Будяков Петр Сергеевич (RU) Серебряков Александр Игоревич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Реферат

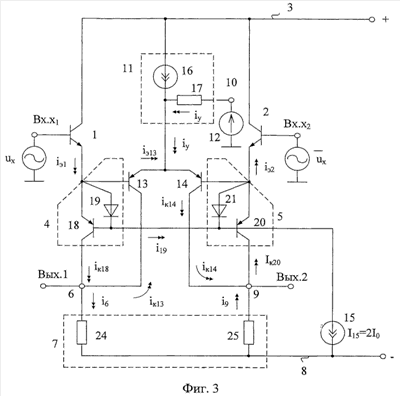

Изобретение относится к области радиотехники и связи и может быть использовано в устройствах автоматической регулировки усиления, фазовых детекторах и модуляторах, в системах фазовой автоподстройки и умножения частоты или в качестве усилителя, коэффициент передачи по напряжению которого зависит от уровня сигнала управления. Управляемый усилитель является базовым узлом современных систем приема и обработки сигналов ВЧ- и СВЧ-диапазонов, аналоговой вычислительной и измерительной техники. Технический результат: расширение функциональных возможностей управляемого усилителя - создание условий, при которых его выходное напряжение может под действием управляющего сигнала uу менять не только свою амплитуду, но и фазу. Это позволит выполнить на базе заявляемого устройства аналоговый перемножитель сигналов ux и uу. Управляемый комплементарный дифференциальный усилитель содержит первый (1) и второй (2) входные транзисторы, коллекторы которых связаны с первым (3) источником питания, первый (4) и второй (5) выходные трехполюсники, базовые входы которых соединены друг с другом, коллекторный выход первого (4) выходного трехполюсника соединен с первым (6) входом цепи нагрузки (7), согласованной со вторым (8) источником питания, коллекторный выход второго (5) выходного трехполюсника подключен ко второму (9) входу цепи нагрузки, эмиттер первого (1) входного транзистора соединен с эмиттерным входом первого (4) выходного трехполюсника, эмиттер второго (2) входного транзистора соединен с эмиттерным входом второго (5) выходного трехполюсника, причем управляющий вход (10) управляемого источника опорного тока (11) соединен с источником управляющего напряжения (12). В схему введены первый (13) и второй (14) дополнительные транзисторы и дополнительный источник опорного тока (15), включенный между объединенными базовыми входами первого (4) и второго (5) выходных трехполюсников и вторым (8) источником питания, причем управляемый источник опорного тока (11) включен между первым (3) источником питания и объединенными эмиттерами первого (13) и второго (14) дополнительных транзисторов, база первого (13) дополнительного транзистора соединена с эмиттером первого (1) входного транзистора, база второго (14) дополнительного транзистора подключена к эмиттеру второго (2) входного транзистора, коллектор первого (13) дополнительного транзистора соединен с коллекторным выходом первого (4) выходного трехполюсника, коллектор второго (14) дополнительного транзистора соединен с коллекторным выходом второго (5) выходного трехполюсника. 5 з.п. ф-лы, 9 ил.
