GB 2419052 А, 12.04.2006. RU 2321160 C1, 27.03.2008. US 5523718 A, 04.06.1996. US 5418491 A, 23.05.1995.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Изобретатели:
Прокопенко Николай Николаевич (RU) Серебряков Александр Игоревич (RU) Будяков Петр Сергеевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Реферат

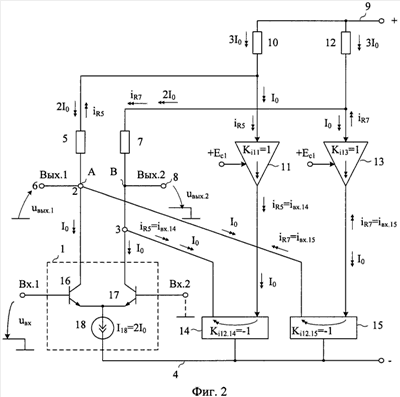

Изобретение относится к области радиотехники и связи и может быть использовано в качестве устройства усиления аналоговых сигналов, в структуре аналоговых микросхем различного функционального назначения (например, SiGe-операционных усилителях (ОУ), СВЧ-усилителях, компараторах, непрерывных стабилизаторах напряжения и т.п.). Технический результат: повышение предельных значений коэффициента усиления по напряжению ДУ при низковольтном питании. Дифференциальный усилитель содержит входной дифференциальный каскад (1) с первым (2) и вторым (3) токовыми выходами, первый (4) источник питания, связанный с эмиттерной цепью входного дифференциального каскада (1), первый (5) резистор коллекторной нагрузки, первый вывод которого соединен с первым (6) выходом устройства и первым (2) токовым выходом входного дифференциального каскада (1), второй (7) резистор коллекторной нагрузки, первый вывод которого подключен ко второму (8) выходу устройства и второму (3) токовому выходу входного дифференциального каскада (1), второй (9) источник питания. Второй вывод первого (5) резистора коллекторной нагрузки соединен со вторым (9) источником питания через первый (10) дополнительный двухполюсник и подключен ко входу первого (11) неинвертирующего повторителя тока, второй вывод второго (7) резистора коллекторной нагрузки соединен со вторым (9) источником питания через второй (12) дополнительный двухполюсник и подключен ко входу второго (13) неинвертирующего повторителя тока, выход первого (14) дополнительного инвертирующего усилителя тока подключен ко второму (3) токовому выходу входного дифференциального каскада (1), а его вход связан с выходом первого (11) неинвертирующего повторителя тока, выход второго (15) дополнительного инвертирующего усилителя тока подключен к первому (2) токовому выходу входного дифференциального каскада (1), а его вход связан с выходом второго (13) неинвертирующего повторителя тока. 2 з.п. ф-лы, 8 ил.
