ШИРОКОПОЛОСНЫЙ УСИЛИТЕЛЬ С ЦЕПЬЮ КОМПЕНСАЦИИ ВХОДНЫХ ТОКОВ

Номер публикации патента: 2405244

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009122990/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H03F003/343   H03F001/56
Аналоги изобретения: JP 1-188009 A, 27.07.1989. US 3714600 A, 30.01.1973. SU 1218445 A, 15.03.1986. JP 2002-094337 A, 29.03.2002.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Изобретатели: Прокопенко Николай Николаевич (RU)
Будяков Петр Сергеевич (RU)
Солодко Михаил Владимирович (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)

Реферат

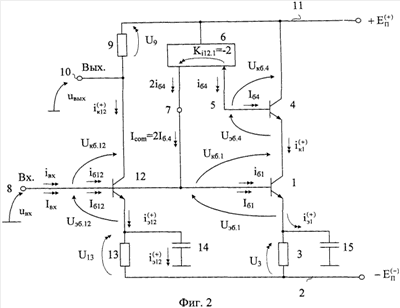

Изобретение относится к области радиотехники и связи и может быть использовано в качестве входных и промежуточных каскадов аналоговых микросхем различного функционального назначения (высокочастотных и сверхвысокочастотных усилителях, фильтрах и т.д.). Технический результат: уменьшение напряжения питания при заданном уровне амплитуд положительного и отрицательного выходного напряжения. Широкополосный усилитель содержит первый (1) входной транзистор, эмиттер которого соединен с первой (2) шиной источника питания через первый (3) токостабилизирующий двухполюсник, первый (4) вспомогательный транзистор, эмиттер которого подключен к коллектору первого (1) входного транзистора, а база связана со входом (5) токового зеркала (6), причем выход (7) токового зеркала (6) соединен с базой первого (1) входного транзистора и входом (8) устройства, цепь нагрузки (9), включенную между выходом (10) устройства и второй (11) шиной источника питания. В схему введен второй (12) входной транзистор, база которого связана со входом (8) устройства, эмиттер через второй (13) токостабилизирующий двухполюсник соединен с первой (2) шиной источника питания, а коллектор подключен к выходу (10) устройства. 2 з.п. ф-лы, 3 ил.
