SU 351279 A1, 01.01.1972. SU 677035 A, 30.07.1979. GB 2440772 A, 13.02.2008.
Имя заявителя:
Общество с ограниченной ответственностью Научно-производственная фирма "Радиокомпоненты" (RU)
Изобретатели:
Крышов Николай Николаевич (RU) Федотов Владимир Иванович (RU) Луговой Евгений Антонович (RU)
Патентообладатели:
Общество с ограниченной ответственностью Научно-производственная фирма "Радиокомпоненты" (RU)
Реферат

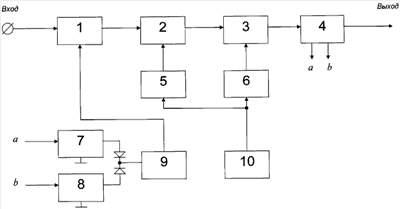

Изобретение относится к устройствам защиты и стабилизации работы усилителя ВЧ и может быть использовано в усилительных каскадах радиопередатчиков. В заявленном изобретении усилитель мощности с температурной стабилизацией усиления, содержащий предварительный каскад усиления, оконечный каскад усиления, фильтр гармоник, блок автоматической регулировки усиления, детектор падающей волны, детектор отраженной волны, отличается тем, что содержит формирователь напряжения управления блока автоматической регулировки усиления, управляемый сигналами детекторов падающей и отраженной волн, блок смещения напряжения предварительного каскада усиления с датчиком температуры, блок смещения напряжения оконечного каскада усиления с другим датчиком температуры, блок контроля температуры с переменным порогом срабатывания для дополнительного управления блоком смещения напряжения предварительного и оконечного каскада. Таким комплексным решением задачи достигается технический результат - обеспечивается низкий уровень нелинейных искажений усилителя мощности в широкой полосе частот, достигается неравномерность АЧХ в пределах 0,25 dB, улучшается температурная стабилизация усиления и осуществляется защита транзисторов от перегрева. 4 з.п. ф-лы, 1 ил.
