US 6271730 B1, 07.08.2001. SU 187094 A1, 15.11.1966. SU 304679 A1, 01.01.1971. SU 1157657 A1, 23.05.1985.
Имя заявителя:
Общество с ограниченной ответственностью Научно-Производственная Компания "СенсорИС" (RU)
Изобретатели:
Зайцев Андрей Алексеевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью Научно-Производственная Компания "СенсорИС" (RU)
Реферат

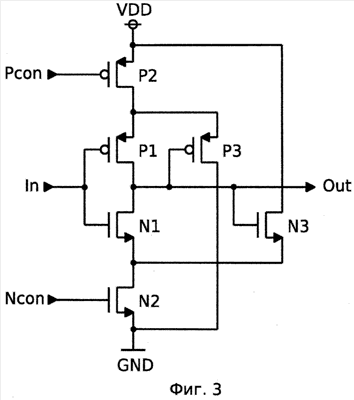

Изобретение относится к интегральной электронной технике и может быть использовано в составе микропотребляющих высокочастотных устройств тактовой синхронизации цифровых схем. Технический результат заключается в создании компактного кольцевого управляемого генератора с низким постоянным значением и низким уровнем пульсаций потребляемого тока, имеющего четырехкратное перекрытие рабочего диапазона частот, в котором изменение наклона модуляционной характеристики не превышает значения два. Генератор поддерживает постоянную амплитуду сигнала симметричного колебания, равную напряжению питания и способен быстро перестраиваться в пределах рабочего диапазона. Генератор состоит из КМОП инверторов с управляемым током переключения, соединенных в кольцо, обеспечивающее отрицательную обратную связь по постоянному току. В состав инвертора входит: первый, второй и третий Р-канальные транзисторы и первый, второй и третий N-канальные транзисторы, затворы первого Р-канального транзистора и первого N-канального транзистора соединены и образуют вход In инвертора, стоки первого Р-канального транзистора и первого N-канального транзистора соединены и образуют выход Out инвертора, исток первого Р-канального транзистора соединен со стоком второго Р-канального транзистора, исток которого подключен к линии VDD напряжения питания, исток первого N-канального транзистора соединен со стоком второго N-канального транзистора, исток которого подключен к линии земли GND, на затвор второго Р-канального транзистора подается напряжение управления Р-канальным транзистором, на затвор второго N-канального транзистора подается напряжение управления N-канальным транзистором, затвор третьего Р-канального транзистора и затвор третьего N-канального транзистора соединены с выходом инвертора, исток третьего Р-канального транзистора подсоединен к стоку второго Р-канального транзистора, сток третьего Р-канального транзистора подключен к линии земли, исток третьего N-канального транзистора подсоединен к стоку второго N-канального транзистора, сток третьего N-канального транзистора подключен к линии напряжения питания. 8 ил.
