RU 72101 U1, 27.03.2008. SU 1663703 А1, 15.07.1991. RU 35179 U1, 27.12.2003. SU 1379880 А1, 07.03.1988. SU 1623077 А1, 20.08.1995. SU 1134478 А, 15.01.1985. SU 1623076 А1, 10.08.1999. RU 68595 U1, 27.11.2007. СН 342893 А, 30.11.1930. Журнал «Нефтегазовая вертикаль», Москва, Март-апрель 2003, с.58-60.
Имя заявителя:
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "АГРЕГАТНОЕ КОНСТРУКТОРСКОЕ БЮРО "ЯКОРЬ" (RU), Ходунов Михаил Федорович (RU), Лаптев Николай Николаевич (RU), Левин Александр Владимирович (RU), Довгаленок Владимир Маркович (RU)
Изобретатели:
Ходунов Михаил Федорович (RU) Лаптев Николай Николаевич (RU) Левин Александр Владимирович (RU) Довгаленок Владимир Маркович (RU)
Патентообладатели:
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "АГРЕГАТНОЕ КОНСТРУКТОРСКОЕ БЮРО "ЯКОРЬ" (RU) Ходунов Михаил Федорович (RU) Лаптев Николай Николаевич (RU) Левин Александр Владимирович (RU) Довгаленок Владимир Маркович (RU)
Реферат

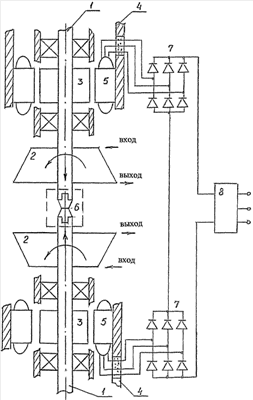

Изобретение относится к области электротехники и электроэнергетики и может быть использовано при проектировании турбоэлектрических установок, предназначенных для получения электрической энергии. Турбоэлектрическая станция состоит из двух идентичных установок, каждая из которых включает в себя турбину (2) и магнитоэлектрический генератор, ротор (3) которого установлен на одном валу с турбиной. Ротор (3) связан посредством подшипников с корпусом (4), в котором жестко закреплен статор (5). Валы (1) обеих установок размещены на одной оси и связаны между собой через соединительный узел 6, выполненный в виде подшипника скольжения. Турбины (2) установок конструктивно выполнены с возможностью обеспечения однонаправленного вращения валов и встречного направления создаваемых ими осевых усилий. Корпуса (4) генераторов жестко связаны друг с другом. Генераторы подключены к равномерно нагружающему их полупроводниковому преобразователю. Преобразователь выполнен в виде двух трехфазных выпрямителей (7) и инвертора (8). Входы выпрямителей (7) подсоединены соответственно к выходам генератора, а последовательно соединенные выходы - к инвертору (8). Благодаря выполнению турбин с встречным направлением лопаток обе турбины и, следовательно, оба вала (1) при поступлении рабочего тела вращаются в одну сторону. Установки идентичны, одинаково нагружены, частоты вращения их подвижных частей практически равны и осевые усилия, создаваемые турбинами, тоже одинаковы, при этом они взаимно компенсируются в соединительном узле (6). Технический результат - увеличение мощности турбоэлектрической станции при одновременном повышении надежности. 1 ил.
