Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Ульяновский государственный технический университет" (RU)
Изобретатели:
Доманов Виктор Иванович (RU) Доманов Андрей Викторович (RU) Муллин Игорь Юрьевич (RU) Карпухин Константин Евгеньевич (RU)
Патентообладатели:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Ульяновский государственный технический университет" (RU)
Реферат

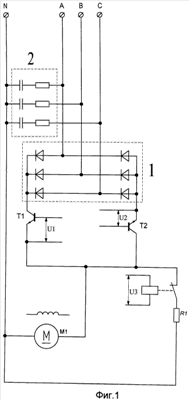

Изобретение относится к электротехнике, к электроприводу с двигателем постоянного тока и может быть использовано для плавного пуска, реверса, динамического торможения. Техническим результатом предлагаемого устройства является снижение напряжения на ключах и коммутационных перенапряжений, возникающих в процессе работы, кроме этого обеспечивается возможность реализации режима реверса. Предлагаемое устройство содержит трехфазный выпрямительный мост, полярные выходы которого через транзисторы, работающие в ШИМ-режиме, подключены к якорной обмотке двигателя постоянного тока, которая другим концом подключена к нулевому проводу питающего напряжения. Точки подключения сети к трехфазному выпрямительному мосту подключены также к нулевому проводу через RC-цепи. 2 ил.
