RU 2280315 C2, 10.02.2006. SU 1778904 A1, 30.11.1992. US 4254367 A, 03.03.1981. US 4235072 A, 25.11.1980. FR 2787650 A1, 23.06.2000. WO 8002780 A1, 11.12.1980. KR 940004953 В1, 07.06.1994.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный университет информационных технологий, механики и оптики" (RU)
Изобретатели:
Денисов Константин Михайлович (RU) Синицын Вячеслав Алексеевич (RU) Жданов Иван Николаевич (RU) Гурьянов Алексей Валерьевич (RU) Борисов Павел Александрович (RU) Томасов Валентин Сергеевич (RU) Ильина Аглая Геннадьевна (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный университет информационных технологий, механики и оптики" (RU)
Реферат

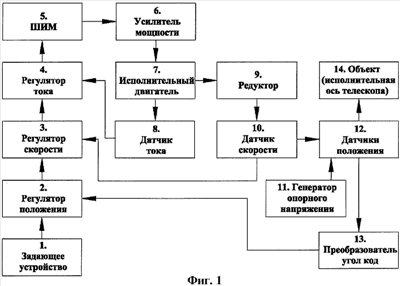

Изобретение относится к области электротехники и может быть использовано в оптических телескопах и лидарных станциях обнаружения и сопровождения космических объектов. Техническим результатом является расширение скоростного диапазона электропривода в сторону инфранизких скоростей за счет повышении точности измерения углового положения исполнительной оси привода. В цифровой эектропривод, содержащий задающее устройство, последовательно соединенные регулятор положения, регулятор скорости, регулятор тока, второй вход которого соединен с измерительным выходом исполнительного двигателя, вал которого через редуктор механически связан с объектом управления, широтно-импульсный модулятор (ШИМ), выход которого соединен с усилителем мощности, дополнительно введены генератор опорного напряжения, датчики положения грубого и точного отсчетов, преобразователь угол-код, датчик скорости, причем датчики скорости и положения жестко укреплены на исполнительной оси электропривода за редуктором, управляющие входы датчиков положения соединены с выходом генератора опорного напряжения, а выходы датчиков положения соединены с преобразователем угол-код, выход которого соединен со вторым входом регулятора положения, выход датчика скорости соединен со вторым входом регулятора скорости. 1 з.п ф-лы, 2 ил.
