УСТРОЙСТВО КОНТРОЛЯ И УПРАВЛЕНИЯ МАШИНЫ ПОСТОЯННОГО ТОКА

Номер публикации патента: 2168843

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  99125135/09		Получить полное описание патента

Реферат

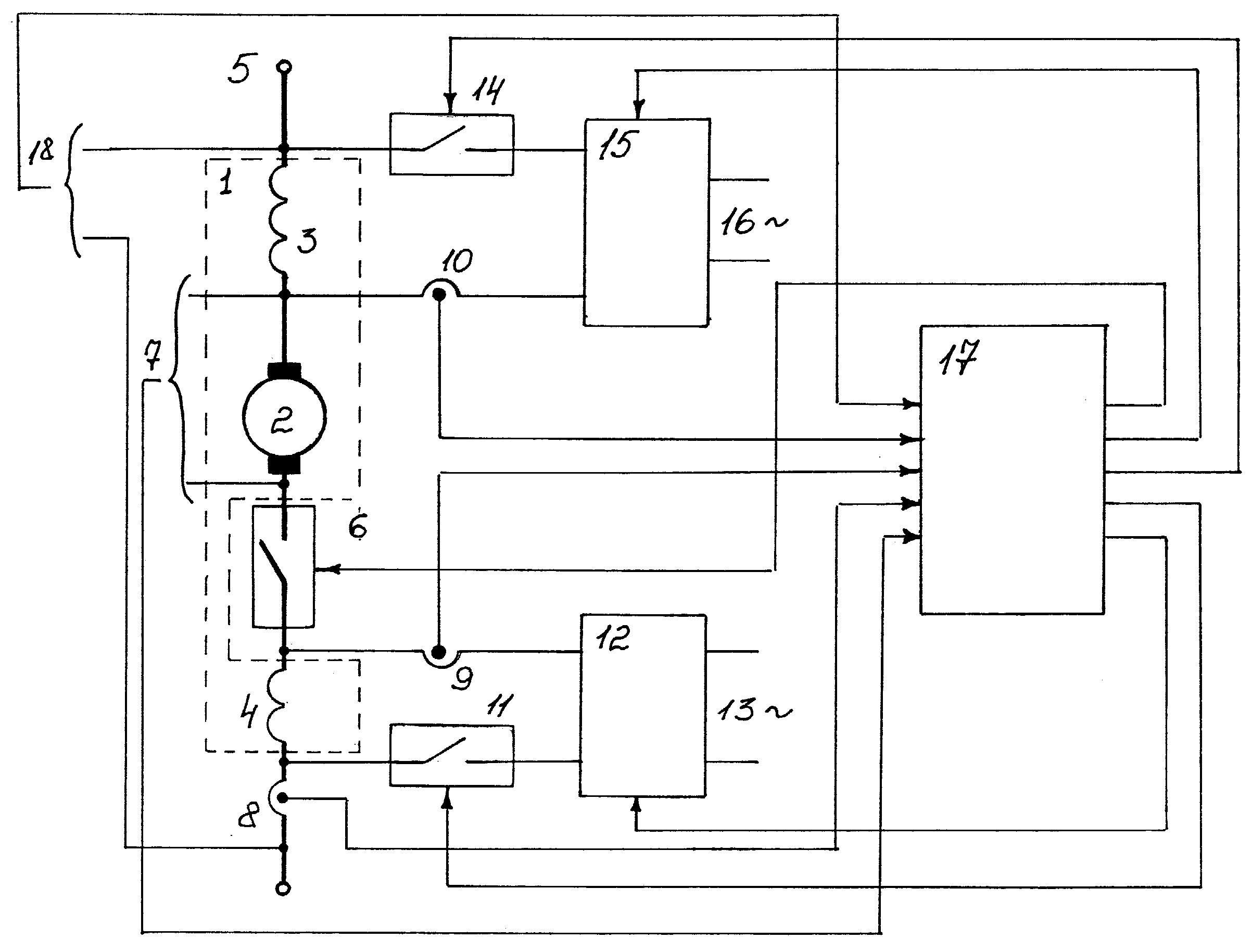

Изобретение может быть использовано для управления тяговыми электродвигателями. Устройство контроля и управления содержит машину постоянного тока с последовательной обмоткой возбуждения и обмоткой дополнительных полюсов, датчик контроля ЭДС якоря, датчик контроля напряжения, питающего якорь, первого электронного ключа в цепи якоря, первого регулируемого выпрямителя предварительного питания последовательной обмотки возбуждения, соединенного с последней через второй управляемый ключ и датчик контроля тока возбуждения, второго регулируемого выпрямителя предварительного питания обмотки дополнительных полюсов, соединенного с последней через третий управляемый ключ и датчик контроля тока, и блок управления, первым, вторым и третьим электронными ключами, и цепями задания первого, второго регулируемого выпрямителя. Перед восстановлением питающего напряжения через первый регулируемый выпрямитель создается необходимый ток последовательной обмотки возбуждения, что контролируется по датчику ЭДС якоря. Исправность цепи предварительного питания контролируется по датчику тока возбуждения. Через второй регулируемый выпрямитель создается необходимый коммутирующий поток от дополнительных полюсов, контролируя по току возбуждения дополнительных полюсов и сравнивая с ранее зафиксированным током якоря. Технический результат заключается в ограничении тока якоря и улучшении коммутационной способности коллекторного узла при отключении и внезапном восстановлении напряжения источника питания. 1 ил.
