RU 2089036 C1, 27.08.1997. RU 2267216 C2, 27.12.2005. SU 1775831 A1, 15.11.1992. GB 2223895 A, 18.04.1990. US 6356041 B1, 12.03.2002. DE 3411623 A1, 01.08.1985. EP 1496606 A1, 12.01.2005.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Алтайский государственный технический университет им. И.И. Ползунова" (АлтГТУ) (RU)
Изобретатели:
Радченко Михаил Васильевич (RU) Радченко Татьяна Борисовна (RU) Стальная Мая Ивановна (RU) Борисов Алексей Павлович (RU) Лантрат Александр Александрович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Алтайский государственный технический университет им. И.И. Ползунова" (АлтГТУ) (RU)
Реферат

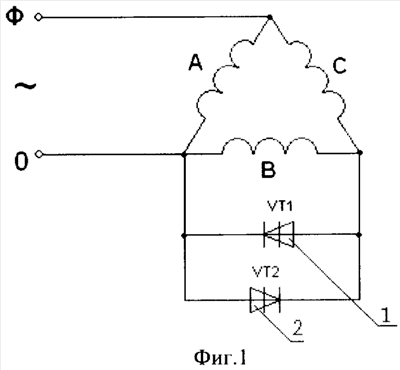

Изобретение относится к области электротехники и может быть использовано в электроприводе для питания асинхронных трехфазных электродвигателей. Техническим результатом является повышение надежности и экономичности и уменьшение габаритов. В устройстве запуска статорные обмотки асинхронного двигателя соединены по схеме «треугольник» и подключены к однофазной сети через полупроводниковый ключ. В качестве полупроводникового ключа, предназначенного для закорачивания одной из статорных обмоток двигателя при соединении статорных обмоток по схеме «треугольник», использованы встречно-параллельно соединенные динисторы. Один общий выход динисторов подключен к выходам обмоток электродвигателя, одна из которых одним выходом соединена с нулем однофазной сети, а другим выходом - с фазой однофазной сети, а другая обмотка соединена с нулем однофазной сети. Другой общий выход динисторов соединен с выходами обмоток, одна из которых соединена с нулем однофазной сети, а другая - с фазой однофазной сети. 3 ил.
