Государственное образовательное учреждение высшего профессионального образования "Новосибирский государственный технический университет" (RU)
Изобретатели:
Зиновьев Геннадий Степанович (RU) Лопаткин Николай Николаевич (RU) Скудин Дмитрий Викторович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Новосибирский государственный технический университет" (RU)
Реферат

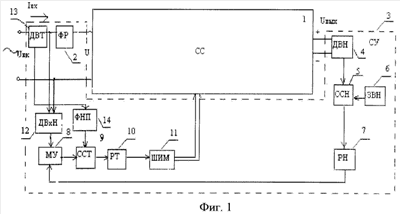

Использование: в области электротехники. Технический результат заключается в повышении надежности и расширении функциональных возможностей. Предлагаемый корректор коэффициента мощности содержит модифицированную силовую схему преобразователя однофазного переменного напряжения в постоянное. Силовая схема преобразователя выполнена по схеме обращенного однофазного многоуровневого инвертора напряжения. Система управления состоит из датчика выходного напряжения, схемы сравнения напряжений, задатчика постоянного напряжения выхода, регулятора напряжения, множительного устройства, схемы сравнения токов, блока регулятора тока, блока ШИМ, датчика входного напряжения, датчика входного тока, а указанные датчики входного напряжения и тока включены на входе силовой схемы преобразователя, куда дополнительно введен последовательный фильтрующий реактор, между выходом датчика входного тока и входом схемы сравнения токов включен фиксатор нулевого порядка. 6 ил.
