RU 2286644 A, 27.10.2006. SU 1056398 A, 27.10.2006. GB 921786 A, 20.03.1963.
Имя заявителя:
Новосибирский Государственный Технический Университет (RU)
Изобретатели:
Евдокимов Сергей Александрович (RU)
Патентообладатели:
Новосибирский Государственный Технический Университет (RU)
Реферат

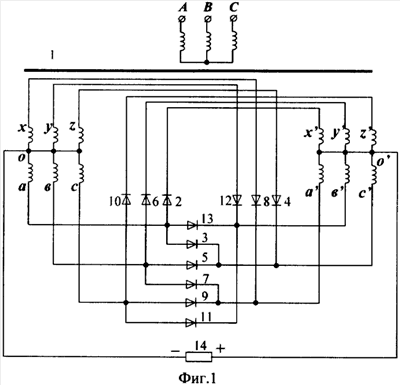

Преобразователь переменного тока в постоянный может найти применение для питания потребителей постоянного тока, преимущественно с низковольтным питанием. Предложенный преобразователь содержит трехфазный трансформатор (1) с двумя группами вторичных обмоток, каждая из которых содержит обмотку, выполненную по схеме звезда, и обмотку, выполненную по схеме обратная звезда. Вторичные обмотки в каждой группе соединены нулевыми точками, образующими выходные выводы устройства, и двенадцать вентилей (214). Числа витков обмоток, составляющих звезды, и числа витков обмоток, составляющих обратные звезды, находятся в соотношении . Шесть вентилей (3, 5, 7, 9, 11, 13) соединены в шестивентильное кольцо так, что попарно соединены одноименные электроды вентилей: аноды пар вентилей (3, 13; 5, 7; 9, 11) и катоды пар вентилей (3, 5; 7, 9; 11, 13). Фазные выводы а, в, с обмоток звезды одной группы вторичных обмоток соединены соответственно вентилями (13, 5, 9) с фазными выводами b', с', а', а вентилями (3, 7, 11) с фазными выводами с', а', в' обмоток звезды другой группы вторичных обмоток. К точкам соединения анодов пар вентилей (5, 7; 9, 11; 3, 13) подключены соответственно фазные выводы в, с, а обмоток звезды одной группы вторичных обмоток и аноды вентилей (6, 10, 2), катоды которых соответственно подключены к фазным выводам у', z', x' обмоток обратной звезды другой группы вторичных обмоток. К точкам соединения катодов пар вентилей (3, 5; 7, 9; 11, 13) подключены соответственно фазные выводы с', а', в' обмоток звезды другой группы вторичных обмоток и катоды вентилей (4, 8, 12), аноды которых соответственно подключены к фазным выводам z, х, у обмоток обратной звезды первой группы вторичных обмоток. К нулевым точкам подключена нагрузка 14. Предложенный преобразователь переменного тока в постоянный обеспечивает технический результат - меньшие массогабаритные показатели. 3 ил.
