| ИСТОЧНИК ВТОРИЧНОГО ЭЛЕКТРОПИТАНИЯ |  |
Номер публикации патента: 2178233 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H02M007/217 | | Аналоги изобретения: | A RU 2123755 С1, 20.12.1998. СЕРГЕЕВ Б.С. Схемотехника источников вторичного электропитания. - М.: Радио и связь, 1992, с. 196, рис.10.33. RU 2138113 C1, 20.09.1999. US 4683529 А, 12.11.1998. |
| Имя заявителя: | Уральский государственный университет путей сообщения | | Изобретатели: | Курченкова Н.Б.
Сергеев Б.С. | | Патентообладатели: | Уральский государственный университет путей сообщения |
Реферат | |

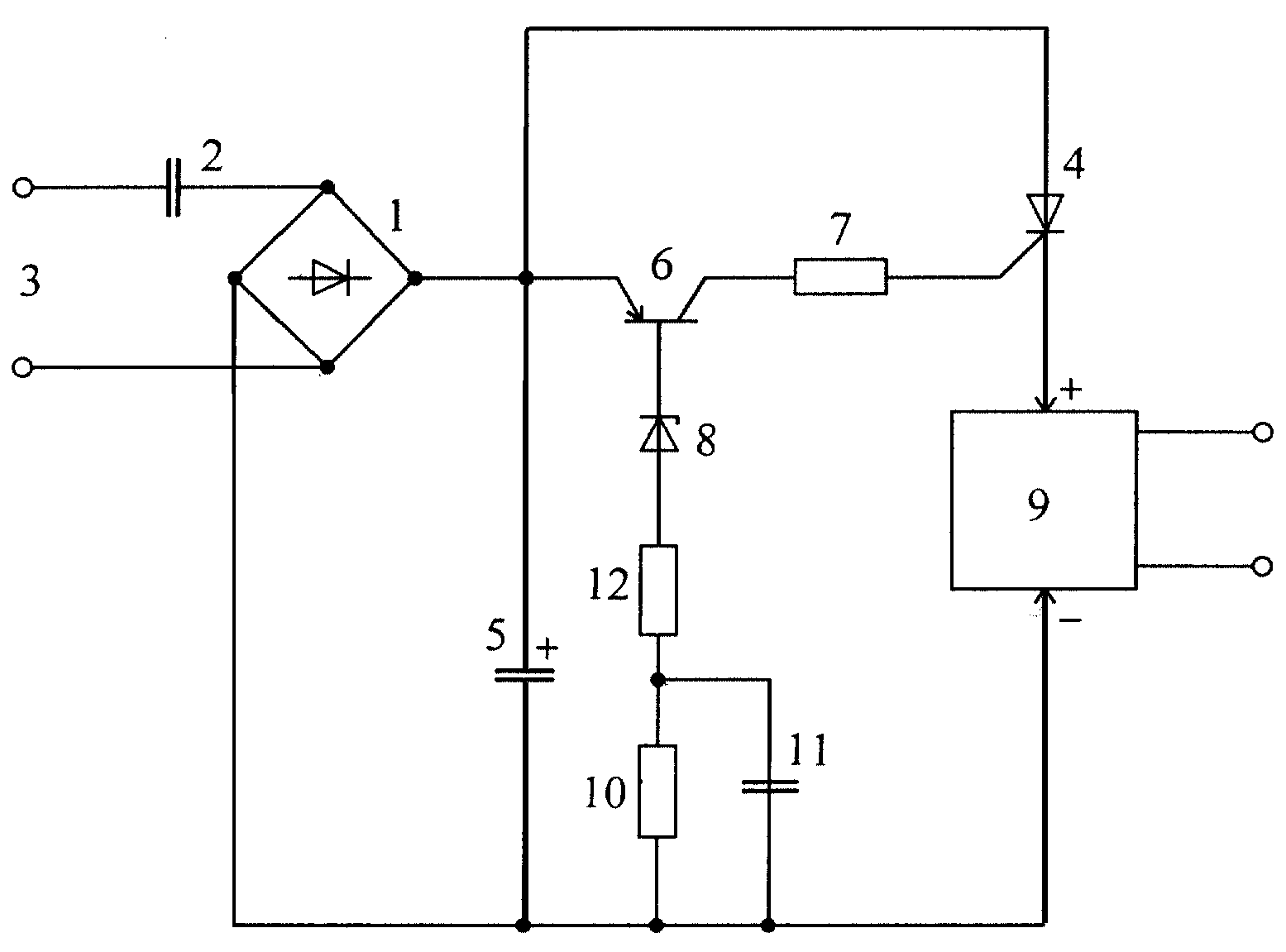

Устройство относится к классу конденсаторных источников вторичного электропитания с последовательным включением ограничивающего конденсатора со стороны первичной сети переменного напряжения. Источник вторичного электропитания содержит выпрямительный мост, на входе которого последовательно с первичной сетью включен ограничивающий конденсатор, осуществляющий снижение напряжения. К выходу источника подключен импульсный преобразователь постоянного напряжения, питание к которому подключается при помощи тиристора. До тех пор пока напряжение на фильтрующем конденсаторе не достигнет заданного уровня, определяемого напряжением стабилизации стабилитрона, транзистор будет заперт, что приводит к отсутствию тока через управляющий электрод тиристора. После включения стабилитрона включается транзистор, а затем и тиристор, подавая напряжение на питающие входы преобразователя. Применение изобретения позволяет свести до минимума ток, потребляемый схемой управления тиристором в установившемся режиме работы. Этим снижается мощность потерь, рассеиваемая элементами схемы, повышается КПД устройства и расширяются функциональные возможности его применения, что является техническим результатом. 1 ил.
|
