RU 2031534 C1, 20.03.1995. RU 2040105 C1, 27.08.2000. SU 1150711 A1, 15.04.1985. GB 2171567 A, 28.08.1986. US 4638225 A, 20.01.1987. DE 10329064 A1, 05.02.2004. JP 63286275 A, 22.11.1988.
Имя заявителя:
Открытое акционерное общество "Всероссийский научно-исследовательский проектно-конструкторский и технологический институт релестроения с опытным производством" (RU)
Изобретатели:
Иванов Александр Григорьевич (RU) Арзамасов Владислав Леонидович (RU)
Патентообладатели:
Открытое акционерное общество "Всероссийский научно-исследовательский проектно-конструкторский и технологический институт релестроения с опытным производством" (RU)
Реферат

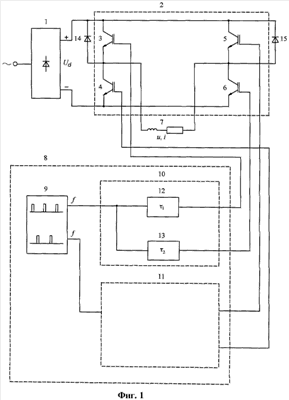

Группа изобретений относится к области электротехники и может быть использована для преобразования низкой частоты. Технический результат - упрощение системы управления и повышение надежности устройства. В однофазном инверторе напряжения по первому варианту генератор импульсов выполнен с двумя противофазными выходами, каждый из которых подсоединен к входам формирователей импульсов соответствующего канала. Каждый канал содержит формирователи импульсов различной длительности 1 и 2, а антипараллельные диоды, подсоединены к транзисторам, соединенным с формирователями импульсов длительности 1 в каждом канале. По второму варианту антипараллельные диоды подсоединены к транзисторам, соединенным с формирователями импульсов длительности 2 в каждом канале. По третьему варианту в систему управления введен регулирующий орган, выход которого подключен к дополнительно введенным входам формирователей импульсов с длительностью 2 в каждом канале, генератор импульсов выполнен с двумя противофазными выходами, каждый из которых подсоединен к входам формирователей импульсов соответствующего канала, а антипараллельные диоды подсоединены к транзисторам, соединенным с формирователями импульсов длительности 1 в каждом канале. По четвертому варианту антипараллельные диоды подсоединены к транзисторам, соединенным с формирователями импульсов длительности 2 в каждом канале. Величина времени интервала между задним фронтом импульса длительности 2 в одном канале и передним фронтом импульса 1 в другом канале превышает время спада тока нагрузки до нуля во всех вариантах однофазного инвертора напряжения. 4 н.п. ф-лы, 6 ил.
