РОЗАНОВ Ю.К. Основы силовой электроники. - М.: Энергоатомиздат, 1992. RU 2349019 С1, 10.03.2009. RU 2269861 C1, 10.02.2006. RU 2337460 C1, 27.10.2008. CN 201174619 Y, 31.12.2008.
Имя заявителя:
Федеральное государственное образовательное учреждение высшего профессионального образования "Кубанский государственный аграрный университет" (RU)
Изобретатели:
Григораш Олег Владимирович (RU) Винников Анатолий Витальевич (RU) Алмазов Вячеслав Васильевич (RU) Кирьян Николай Николаевич (RU) Григораш Алина Олеговна (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования "Кубанский государственный аграрный университет" (RU)
Реферат

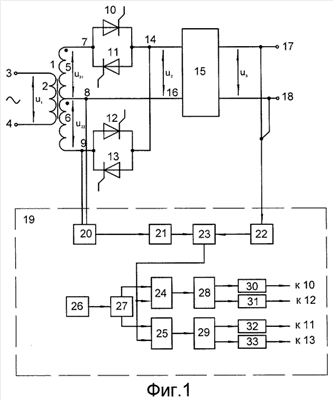

Изобретение относится к электротехнике и предназначено для стабилизации напряжения и частоты высокочастотных источников систем электроснабжения. Технический результат заключается в повышении КПД и надежности. Заявленное устройство содержит первичную обмотку трансформатора, соединенную с источником напряжения повышенной частоты, а его вторичная обмотка содержит среднюю точку, причем начало второй обмотки соединено с входом первого и второго встречно-параллельно соединенных тиристоров, выход которых через выходной фильтр соединен с первым выходным зажимом преобразователя, конец второй обмотки трансформатора соединен с началом третьего и четвертого встречно-параллельно соединенных тиристоров, выход которых соединен с выходом первого и второго встречно-параллельно соединенных тиристоров, средняя точка вторичной обмотки трансформатора через выходной фильтр соединена со вторым выходным зажимом преобразователя, также систему управления преобразователем, которая содержит блок синхронизации, генератор пилообразного напряжения, трансформаторно-выпрямительный блок, формирователь импульсов, задающий генератор, генератор типа кривой, первый и второй логические элементы И, первый и второй распределители импульсов, первый, второй, третий и четвертый усилители импульсов. 2 ил.
