RU 2251199 C1, 27.04.2005. RU 2231191 C2, 20.06.2004. GB 2429799 A, 07.03.2007. US 2004027843 A, 12.02.2004. DE 102007032514 A1, 07.02.2008. JP 2010051118 A, 04.03.2010. EP 2017947 A1, 21.01.2009. WO 2007139800 A2, 06.12.2007.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Ульяновский государственный технический университет" (RU)
Изобретатели:
Сидоров Сергей Николаевич (RU) Поляков Алексей Евгеньевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Ульяновский государственный технический университет" (RU)
Реферат

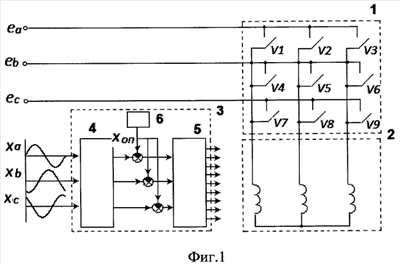

Изобретение относится к области электротехники и может быть использовано в частотнорегулируемом электроприводе. Техническим результатом является уменьшение коммутационных потерь мощности и повышение максимального значения выходного напряжения до уровня 0,87 от амплитуды фазного напряжения сети. Способ скалярного управления заключается в широтно-импульсном регулировании трехфазного напряжения путем четырехкратного чередующегося переключения вентилей на периоде несущей частоты только в двух фазах нагрузки, в то время как в третьей фазе вентиль на всем интервале повторяемости, равном 1/6 периода выходного напряжения, остается во включенном состоянии. Переключения осуществляют в моменты равенства опорного и трехфазного модулирующего сигналов. Последний получают умножением трехфазного задающего сигнала гармонической формы на переключательную функцию, каждая фаза которой образована чередованием тех или иных тактовых импульсов несущей частоты единичной амплитуды, делящих период задающего сигнала на шесть равных промежутков времени. 6 ил.
