RU 2394344 C1, 10.07.2010. SU 1105991 A, 30.07.1984. WO 2009017783 A1, 05.02.2009.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Новосибирский государственный технический университет" (RU)
Изобретатели:
Зиновьев Геннадий Степанович (RU) Лопаткин Николай Николаевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Новосибирский государственный технический университет" (RU)
Реферат

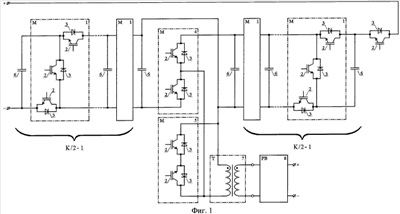

Двунаправленный понижающий преобразователь постоянного напряжения (ДППН) относится к электротехнике (к силовой электронике) и может быть использован как высоковольтный dc-dc конвертор средней мощности в системах электрооборудования постоянного тока, например, для электровозов постоянного тока напряжением 3 (1,5) кВ для питания от контактной сети с повышенным напряжением (12 (6) кВ, 18 (9) кВ и т.д.), с обеспечением гальванической развязки питающей сети и нагрузки. Предлагаемый ДППН с отношением величины высокого напряжения к амплитуде импульсов напряжения первичной обмотки трансформатора, равным K, где K - четное число, большее двух, содержит 3·(K-1) ключей, образованных встречно-параллельным соединением вентиля с полным управлением и диода, один двунаправленный полностью управляемый ключ, K конденсаторов, используемых при одной полярности напряжения, трансформатор, имеющий одну первичную и одну вторичную обмотки и используемый на повышенной частоте, и реверсивный по току выпрямитель. Предлагаемый двунаправленный понижающий преобразователь постоянного напряжения по сравнению с прототипом обеспечивает технический результат, лучше использует нагрузку по изоляции благодаря обеспечению гальванической развязки питающей сети и нагрузки, что приводит к повышению надежности изоляции выходных цепей преобразователя и нагрузки. 2 ил.
