RU 2094935 C1, 27.10.1997. SU 1020939 A1, 30.05.1983. WO 2006/079225 A, 03.08.2006.
Имя заявителя:
АББ ШВАЙЦ АГ (CH)
Изобретатели:
СЕРПА Леонардо (CH) ПОННАЛУРИ Сринивас (CH)
Патентообладатели:
АББ ШВАЙЦ АГ (CH)
Приоритетные данные:
15.09.2006 US 60/844,675
Реферат

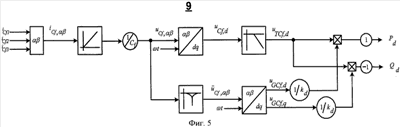

Описан способ эксплуатации преобразовательной схемы, содержащей преобразовательный блок (1) с множеством управляемых силовых полупроводниковых выключателей и подключенный к каждому фазному выводу (2) преобразовательного блока (1) LCL-фильтр (3), при котором силовыми полупроводниковыми выключателями управляют посредством управляющего сигнала (S), сформированного из значения (dp) активной мощности гистерезиса, значения (dQ) реактивной мощности гистерезиса и выбранного сектора (n) потока. Значение (dp) активной мощности гистерезиса формируется из разностного значения (Рdiff) активной мощности посредством первого гистерезисного регулятора (16), а разностное значение (Pdiff) активной мощности формируется из результата вычитания оцененного значения (Р) активной мощности и значения (Рd) активной мощности демпфирования из эталонного значения (Pref) активной мощности, причем значение (Pd) активной мощности демпфирования формируется из деленного на устанавливаемый демпфирующий коэффициент (kd) результата умножения отфильтрованной фильтром нижних частот d-составляющей преобразования Парка-Кларка напряжений (uTCf,d) на емкостях фильтров на отфильтрованную по отношению к основной гармонике выходных токов (ifg1, ifg2, ifg3) фильтров d-составляющую преобразования Парка-Кларка напряжений (uGCf,d) на емкостях фильтров. Значение (dQ) реактивной мощности гистерезиса формируется из разностного значения (Qdiff) реактивной мощности посредством второго гистерезисного регулятора (17), а разностное значение (Qdiff) реактивной мощности формируется из результата вычитания оцененного значения (Q) реактивной мощности и значения (Qd) реактивной мощности демпфирования из эталонного значения (Qref) реактивной мощности, причем значение (Qd) реактивной мощности демпфирования формируется из отрицательного, деленного на устанавливаемый демпфирующий коэффициент (kd) результата умножения отфильтрованной фильтром нижних частот d-составляющей преобразования Парка-Кларка напряжений (uTCf,d) на емкостях фильтров на отфильтрованную по отношению к основной гармонике выходных токов (ifg1, ifg2, ifg3) фильтров q-составляющую преобразования Парка-Кларка напряжений (uGCf,d) на емкостях фильтров. Кроме того, описано устройство для осуществления способа. Технический результат - демпфирование искажений выходных токов и напряжений простым образом. 2 н. и 16 з.п. ф-лы, 5 ил.
