ЭЛЕКТРИЧЕСКАЯ МАШИНА ЛЕОНТЬЕВА А.А. | |
Номер публикации патента: 2175164 | |
Редакция МПК: | 7 | Основные коды МПК: | H02K025/00 H02K019/16 | Аналоги изобретения: | SU 904132 A, 07.08.1982. SU 1111233 A, 30.08.1984. SU 1431014 A1, 15.10.1988. US 4710661 A, 01.12.1987. GB 1357933 A, 26.06.1974. КАЧАТКИН А.С. Электротехника. - М.: Высшая школа, 1965, с.86-90, 115-117. |
Имя заявителя: | Леонтьев Алексей Алексеевич | Изобретатели: | Леонтьев А.А. | Патентообладатели: | Леонтьев Алексей Алексеевич |
Реферат | |

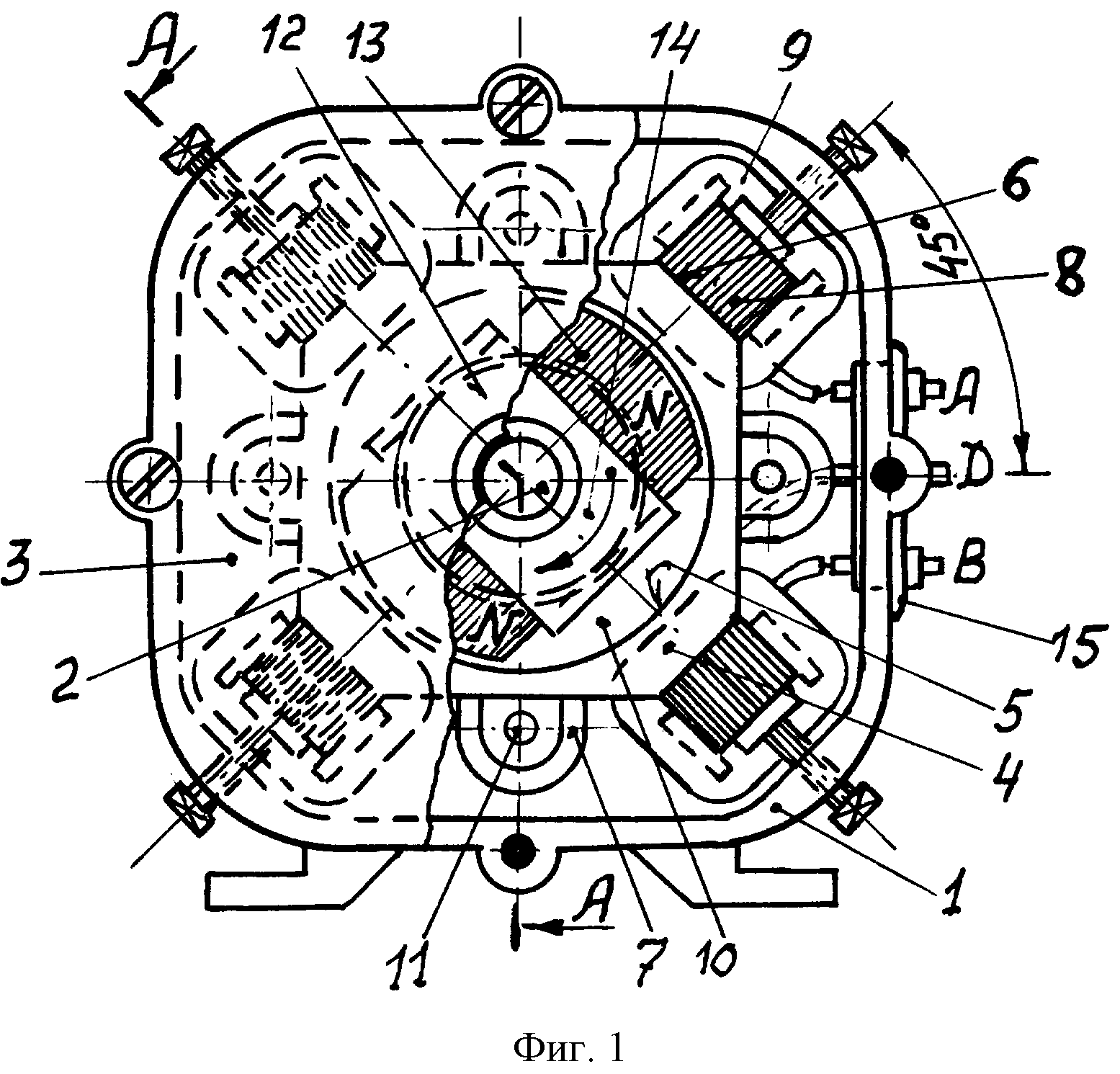

Изобретение относится к электротехнике, а именно к конструкции генераторов и двигателей пульсирующего тока. Сущность изобретения состоит в том, что в предложенной электрической машине к внутренним сторонам торцевых крышек прикреплено по одному переменного сечения магнитопроводному кольцу, выполненных в виде пакетов из изолированных листов электротехнической стали, к которым прижаты концы четырех магнитопроводных сердечников, прилегающие к ним ребрами своих изолированных между собой пластин из электротехнической стали, выступающих из каркасов сидящих на них катушек, а в центральной части станины, вдоль ее продольной оси, установлен цилиндрический каркас с электромагнитной обмоткой возбуждения, скрепленный с торцевыми крышками, внутри полости которого на вращательно размещенный в подшипниках крышек роторный вал соосно вдоль его оси посажен цилиндрической формы постоянный магнит, к разноименной полярности торцов которого прилегают ребра изолированных прямоугольных пластин из электротехнической стали, составляющие пакеты его полюсных наконечников, укрепленных на роторном валу и представляющих форму неполного круга, ограниченного двумя равными хордами и двумя дугами, взаимно диаметрально ориентированных в продольной осевой плоскости и образующих с центральными отверстиями магнитопроводных колец минимальные зазоры, причем соединенные попарно начала обмоток накрест лежащих четырех катушек и конец электромагнитной обмотки возбуждения соответственно выведены к двум крайним и среднему зажимам расположенной на станине панели, а концы обмоток всех четырех катушек и начало обмотки возбуждения скреплены в единый узел внутренней электрической цепи машины. Технический результат от использования данного изобретения состоит в повышении эффективности обратимой электрической машины и в ее упрощении. 1 з.п. ф-лы, 4 ил.
|
