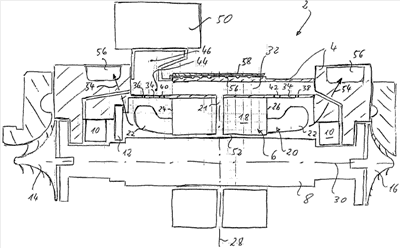

Изобретение относится к области электротехники, в частности к системам охлаждения электрических машин цилиндрической конструкции. Предлагаемая электрическая машина содержит статор, имеющий обмотку статора, корпус для размещения статора, ротор и воздушный зазор, имеющий, в общем, цилиндрическую конфигурацию. Множество распределенных по окружности радиальных первых каналов охлаждающего газа, обеспечено в сердечнике статора. Струи охлаждающего газа направлены в области лобовой части обмотки, которая является относительно отдаленной от сердечника статора для того, чтобы выполнять его принудительное охлаждение. Потоки охлаждающего газа направлены к участкам лобовой части обмотки, которая находится между областями с принудительным охлаждением лобовой части обмотки и соответствующей передней поверхностью сердечника статора. При этом электрическая машина содержит, по меньшей мере, один из нагнетающего и всасывающего вентиляторов, а в указанном корпусе для размещения статора выполнены первые, вторые, третьи и четвертые отверстия. Причем нагнетающий вентилятор находится в соединении по потоку охлаждающего газа с указанными первыми каналами охлаждающего газа, а также с указанными первыми, вторыми, третьими и четвертыми отверстиями указанного корпуса; а всасывающий вентилятор находится в соединении по потоку охлаждающего газа с теми пространствами в электрической машине, которые принимают охлаждающий газ, выходящий из воздушного зазора и указанных первых, вторых, третьих и четвертых отверстий. При этом указанные первые и вторые отверстия имеют меньший диаметр, чем указанные третьи и четвертые указанные отверстия корпуса для размещения статора. Технический результат - обеспечение интенсивного охлаждения лобовой части обмотки статора электрической машины и исключение повреждения изоляции обмоточных проводов, а также низкое потребление мощности в предлагаемой конструкции системы охлаждения, пригодной для электрических машин с высокими скоростями вращения. 3 н. и 16 з.п. ф-лы, 1 ил.
