Федеральное государственное учреждение высшего профессионального образования "Орловский государственный аграрный университет" (ФГОУ ВПО ОрелГАУ) (RU)
Изобретатели:
Суров Леонид Дмитриевич (RU) Фомин Игорь Николаевич (RU) Махиянова Наталья Витальевна (RU) Лебедев Роман Викторович (RU)
Патентообладатели:
Федеральное государственное учреждение высшего профессионального образования "Орловский государственный аграрный университет" (ФГОУ ВПО ОрелГАУ) (RU)
Реферат

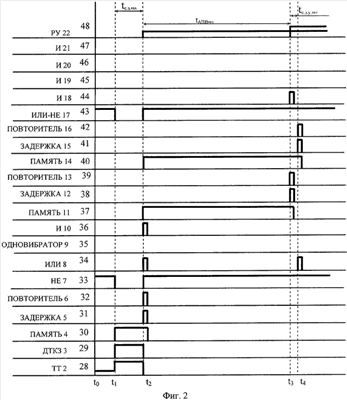

Изобретение относится к автоматике электрических сетей и предназначено для контроля над изменением состояния головного выключателя, оборудованного устройством автоматического повторного включения (АПВ) однократного действия и установленного в линии кольцевой сети, питающейся от шин двухтрансформаторной подстанции. Технический результат заключается в расширении функциональных возможностей способа путем получения информации об отключении, успешном, неуспешном или отказе АПВ головного выключателя, а также отказе отключения при его повторном включении на ток к.з. Согласно заявленному способу с момента появления броска тока к.з. в начале секционированной линии кольцевой сети отсчитывают время, равное времени срабатывания защиты головного выключателя линии, при этом контролируют момент отключения броска тока к.з., и если момент окончания отсчета времени совпадает с моментом отключения первого броска тока к.з., то устанавливают факт отключения головного выключателя, а далее с момента отключения первого броска тока к.з. начинают отсчет времени выдержки автоматического повторного включения (АПВ) головного выключателя и отсчет суммарного времени, равного времени выдержки АПВ головного выключателя и времени срабатывания его защиты с ускорением, при этом контролируют появление второго броска тока и если в момент окончания отсчета времени выдержки АПВ отсутствует второй бросок тока значением больше нормального рабочего, но меньше тока к.з. или равный току к.з., то устанавливают факт отказа АПВ головного выключателя линии кольцевой сети, или в момент окончания отсчета времени выдержки АПВ появляется второй бросок тока значением больше нормального рабочего, но меньше тока к.з., то устанавливают факт успешного АПВ головного выключателя линии кольцевой сети, а если появляется второй бросок тока к.з. в момент окончания отсчета времени выдержки АПВ, то устанавливают факт неуспешного АПВ головного выключателя линии кольцевой сети, а далее если после появления второго броска тока к.з., в момент окончания отсчета суммарного времени не происходит отключение второго броска тока к.з., то устанавливают факт отказа отключения головного выключателя при повторном включении. 5 ил.
