Государственное образовательное учреждение высшего профессионального образования "Новосибирский государственный технический университет" (RU), Федеральное государственное унитарное предприятие. Производственное объединение "Север" (RU)
Изобретатели:
Бородин Николай Иванович (RU) Харитонов Сергей Александрович (RU) Христолюбова Александра Ивановна (RU) Китапбаев Архат Маратович (KZ) Завертан Сергей Николаевич (RU) Машинский Вадим Викторович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Новосибирский государственный технический университет" (RU) Федеральное государственное унитарное предприятие. Производственное объединение "Север" (RU)
Реферат

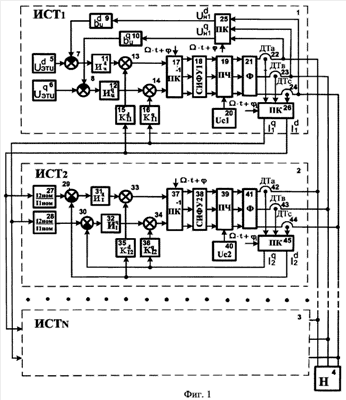

Изобретение относится к области электротехники и может быть использовано при построении систем генерирования электрической энергии. Измеряют мгновенное значение общего напряжения и мгновенные значения выходных токов источников, преобразуют их из трехфазной abc-системы координат во вращающуюся двухфазную dq-систему координат, формируют эталонные сигналы для d- и q-составляющих общего напряжения, сигналы, пропорциональные d- и q-составляющим общего напряжения, сигналы, пропорциональные d- и q-составляющим токов источников, первый и второй разностные сигналы, первый и второй сигналы сравнения путем интегрирования соответствующих первого и второго разностных сигналов, формируют d- и q-составляющие управляющего сигнала, модулирующие сигналы обратным преобразованием в трехфазную abc-систему координат, один из параллельно работающих источников выбирают ведущим, а остальные - ведомыми, причем первый и второй разностные сигналы ведущего источника формируют вычитанием сигналов, пропорциональных d- и q-составляющим общего напряжении, из эталонных сигналов, для ведомых источников первый и второй разностные сигналы формируют вычитанием сигнала, пропорционального d- и q-составляющим его тока, из сигнала, пропорционального d- и q-составляющим тока ведущего источника, а указанные d- и q-составляющие управляющих сигналов формируют суммированием сигналов сравнения и сигналов, пропорциональных d- и q-составляющим токов источников. Технический результат - повышение точности заданного распределения тока нагрузки между параллельно работающими источниками. 3 ил.
