RU 2332776 C1, 27.08.2008. UA 14827 A, 18.02.1997. SU 775844 A1, 30.10.1980. UA 48694 A, 15.08.2002. CN 101345423 А, 14.01.2009. US 3764886 A, 09.10.1973.
Имя заявителя:
Федеральное государственное военное образовательное учреждение высшего профессионального образования Военная академия Ракетных войск стратегического назначения имени Петра Великого МО РФ (RU)
Изобретатели:
Рудницкий Сергей Леонидович (RU) Кириллова Анастасия Николаевна (RU)
Патентообладатели:
Федеральное государственное военное образовательное учреждение высшего профессионального образования Военная академия Ракетных войск стратегического назначения имени Петра Великого МО РФ (RU)
Реферат

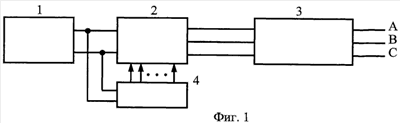

Изобретение относится к области электротехники и может быть использовано в качестве преобразователя постоянного напряжения в переменное трехфазное симметричное напряжение. Технический результат заключается в уменьшении массы и потерь в стали, повышении эффективности обмоток. Преобразователь содержит последовательно соединенные шины постоянного тока, трехфазный мостовой инвертор, выходной трансформатор и схему управления, вход которой соединен с указанными шинами, а выход - с трехфазным инвертором. Выходной трансформатор содержит первый, второй и третий однофазные отдельные трансформаторы, каждый из которых содержит соответствующий неразъемный сердечник в виде полой прямой четырехугольной призмы с ромбом в поперечном сечении, при этом сердечники объединены конструктивно так, что внешние стороны всех трех призм образуют правильный шестиугольник, а внутренние стороны каждой пары ромбов, соединенных тупыми углами, образуют стержни, расположенные под углом 120° друг к другу, при этом внешние стороны сердечников, параллельные соответствующим стержням, образуют составное ярмо. 4 ил.
