RU 2275726 C1, 27.04.2006. RU 2309534 C1, 27.10.2007. SU 1705947 A1, 15.01.1992. GB 2046539 A, 12.11.1980.
Имя заявителя:
Открытое акционерное общество "Научно-исследовательский институт вычислительных комплексов им. М.А. Карцева" (RU)
Изобретатели:
Замятин Анатолий Дмитриевич (RU) Колосов Валерий Алексеевич (RU)
Патентообладатели:
Открытое акционерное общество "Научно-исследовательский институт вычислительных комплексов им. М.А. Карцева" (RU)
Реферат

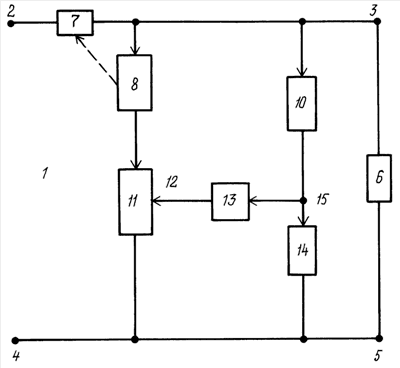

Использование: в области электротехники. Технический результат заключается в расширении функциональных возможностей и повышении надежности. Устройство содержит две ступени защиты: на полупроводниковом ограничителе напряжения (ПОН) и на варисторе. При пробое ПОН схема управления тиристорным ключом начинает подсчет количества электричества, прошедшего через ПОН после пробоя, и при превышении заданного порога включает с помощью тиристорного ключа варистор, который пропускает ток, вызванный импульсом помехи, и обесточивает ПОН, тем самым не допуская его сгорания. Варистор имеет тепловую связь с автоматическим выключателем и, при нагревании варистора выше определенного порогового значения, автоматический выключатель срабатывает и отключает сетевое напряжение от нагрузки и устройства защиты. 2 з.п. ф-лы, 1 ил.
