| УСТРОЙСТВО ДЛЯ ДИАГНОСТИКИ И ЗАЩИТЫ РЕВЕРСИВНОГО ТИРИСТОРНОГО ПРЕОБРАЗОВАТЕЛЯ |  |
Номер публикации патента: 2183896 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H02H007/12 | | Аналоги изобретения: | SU 1619367 A1, 07.01.1987. SU 1534620 A1, 07.01.1990. SU 1624594 A1, 30.01.1991. SU 1690072 A1, 07.11.1991. RU 2152679 С1, 10.07.2000. US 3571662, 23.03.1971. |
| Имя заявителя: | Государственное образовательное учреждение высшего профессионального образования Московский энергетический институт (технический университет) | | Изобретатели: | Ключев В.И.
Миронов Л.М. | | Патентообладатели: | Государственное образовательное учреждение высшего профессионального образования Московский энергетический институт (технический университет) |
Реферат | |

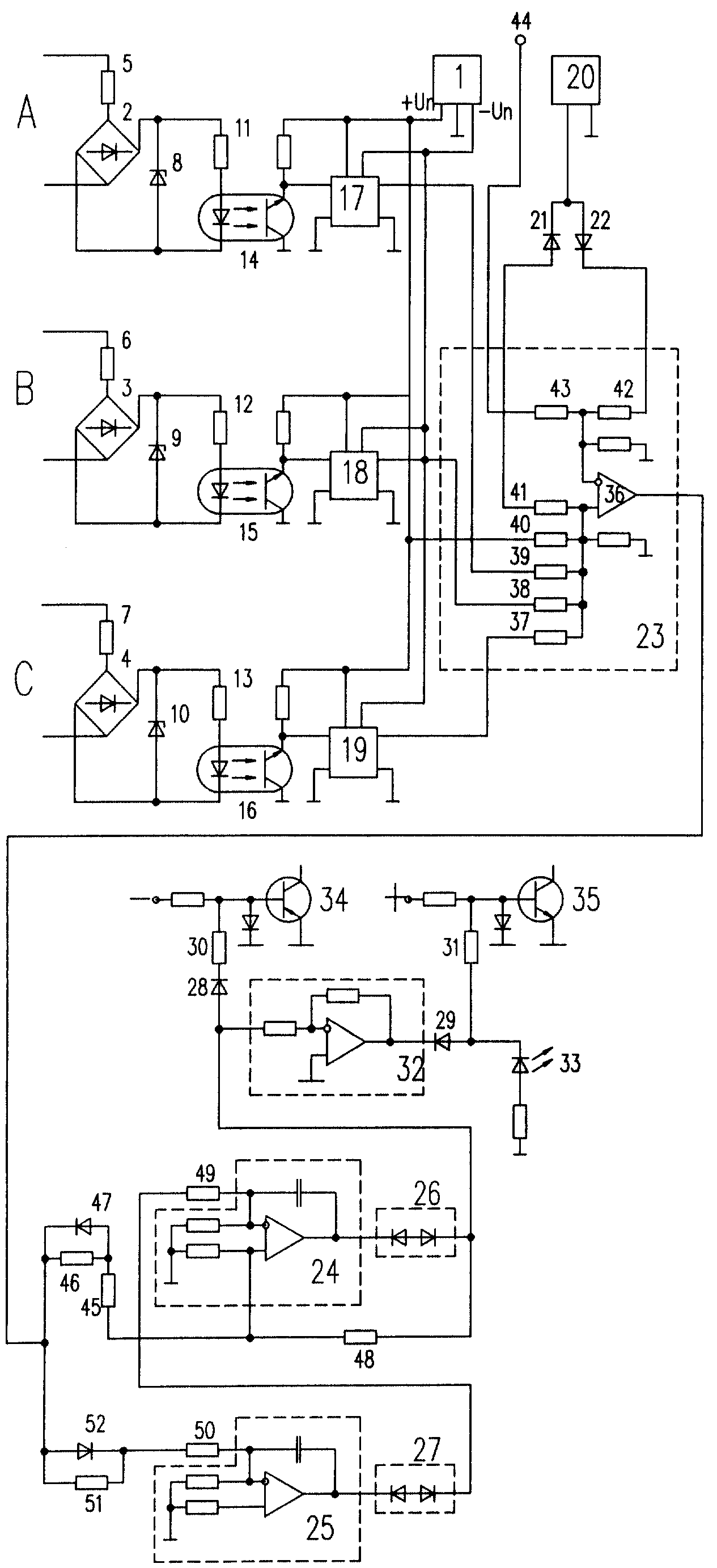

Изобретение может быть использовано в электротехнике. Технический результат заключается в упрощении схемы и повышении надежности работы устройства. Для этого устройство, содержащее датчики проводящего состояния тиристоров, выходы которых подключены соответственно к первому, второму и третьему входам блока совпадений, датчики сигналов разрешения выдачи импульсов управления на тиристоры анодной и катодной групп, два интегратора, подключенных к выходу блока совпадений, пороговые элементы, первый и второй из которых расположены на выходах интеграторов, третий пороговый элемент установлен на входе первого ключевого элемента, два диода, шунтирующие резисторы на входах первого и второго интеграторов, светодиод, источник напряжения, согласно изобретению снабжено оптронами, расположенными на входах датчиков проводящего состояния тиристоров, двумя диодами, подключенными соответственно к четвертому и пятому входам блока совпадений, инвертором, подключенным к выходу первого порогового элемента, вторым ключевым элементом, подключенным через резистор и четвертый пороговый элемент к выходу инвертора, при этом коллекторы первого и второго ключевых элементов использованы в качестве выходов устройства. 1 з.п. ф-лы, 1 ил.
|
