RU 2382479 C1, 20.02.2010. RU 2064215 C1, 20.07.1996. RU 93011703 A, 10.03/1995. US 4863280 A1, 05.09.1989.
Имя заявителя:
Учреждение Российской академии наук Институт проблем управления им. В.А. Трапезникова РАН (RU)
Изобретатели:
Пащенко Федор Федорович (RU) Торшин Владимир Викторович (RU) Круковский Леонид Ефимович (RU)
Патентообладатели:
Учреждение Российской академии наук Институт проблем управления им. В.А. Трапезникова РАН (RU)
Реферат

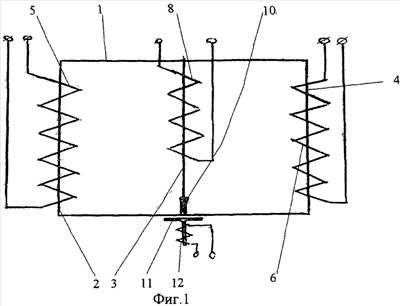

Изобретение относится к электротехнике, а именно к способам защиты потребителей электроэнергии от тепловой перегрузки. Технический результат - обеспечение защиты потребителей электроэнергии от тепловой перегрузки без разрыва контактов в цепи управления В устройстве, демонстрирующем предложенный способ, имеется замкнутая магнитная цепь, которая выполнена наподобие магнитного усилителя и состоит из трех стержней. Два крайних стержня содержат силовые обмотки, соединенные согласно, последовательно и последовательно с нагрузкой. В среднем стержне имеется обмотка намагничивания и помещают ферромагнитную вставку, обладающую температурой фазового перехода второго рода, при котором материал теряет свои магнитные свойства при нагревании, и восстанавливает их до первоначального уровня при остывании. Ферромагнитная вставка снабжена нагревательным элементом, имеющим обмотку, соединенную последовательно с нагрузкой. Если в обмотке управления подается ток, то магнитопровод насыщается. Из-за небольшого сопротивления рабочих обмоток, соединенных последовательно с нагрузкой, к которым подведено переменное напряжение, почти все напряжение падает на нагрузке. При нагреве вставки магнитное сопротивление в среднем стержне резко возрастает. Магнитопровод оказывается ненасыщенным. В результате реактивное сопротивление рабочих обмоток резко увеличивается, а величина тока в цепи нагрузки уменьшается. При охлаждении вставки она восстанавливает свои первоначальные магнитные свойства, и ток нагрузки возрастает. 3 з.п. ф-лы, 3 ил.
