УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ОТ ПЕРЕГРУЗКИ ПО ТОКУ

Номер публикации патента: 2179775

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 99127809/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H02H003/093
Аналоги изобретения: SU 750633 A, 23.07.1980. SU 399955 A, 03.10.1971. SU 1893510 A3, 07.08.1993.

Имя заявителя: Государственное унитарное предприятие "Конструкторское бюро приборостроения"
Изобретатели: Дозоров С.Н.
Солдатченков В.Н.
Новиков А.А.
Патентообладатели: Государственное унитарное предприятие "Конструкторское бюро приборостроения"

Реферат

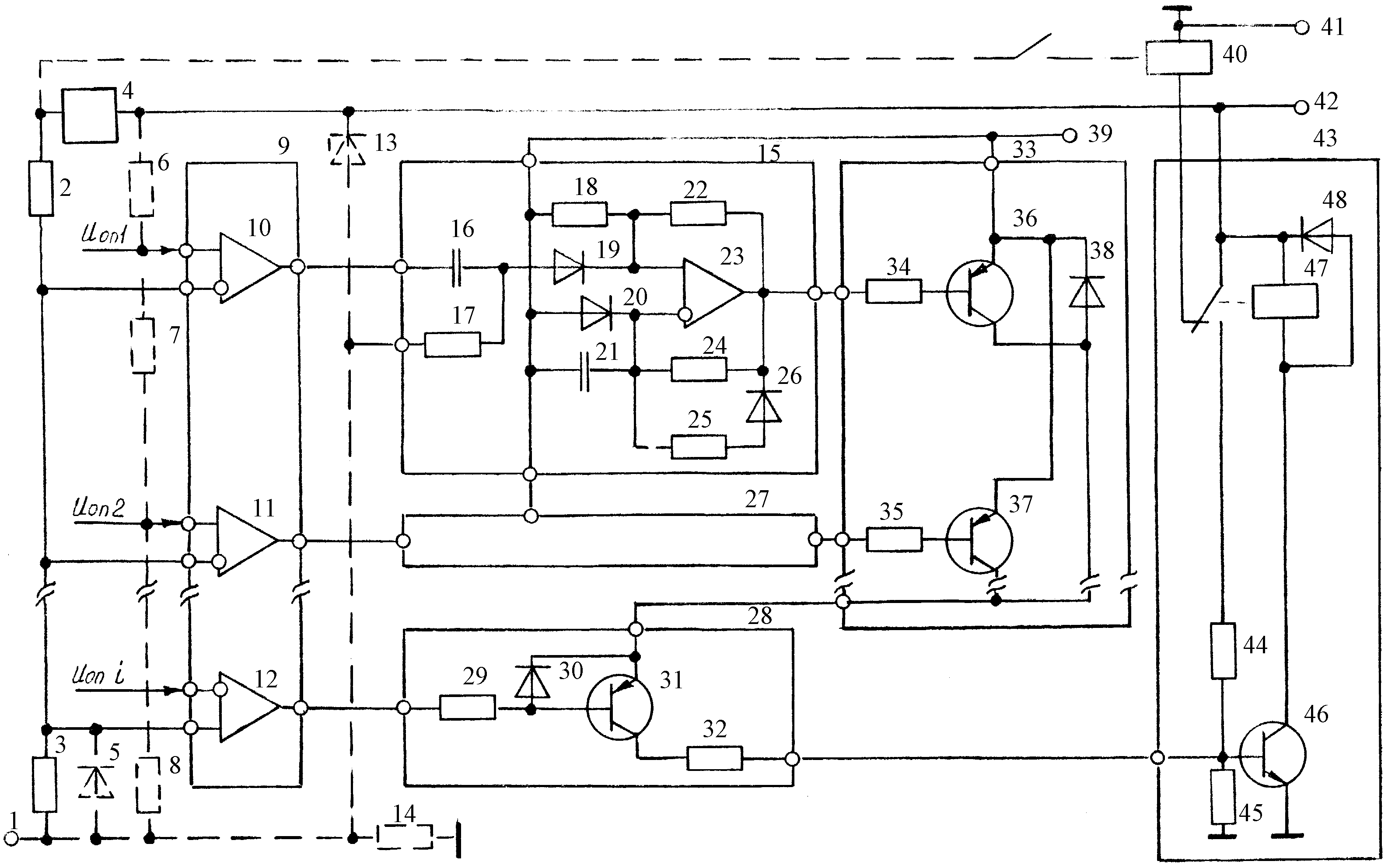

Изобретение относится к электротехнике и может быть использовано в релейной защите потребителей с зависимой защитной характеристикой. В устройство для защиты от перегрузки по току введены источник опорных напряжений и логический элемент 2И, выход которого соединен со входом исполнительного органа, его первый вход соединен с выходом логического элемента ИЛИ, а второй вход соединен с одним из выходов формирователя сигналов, регистрирующего критическое значение тока перегрузки, при этом другие выходы формирователя сигналов соединены с соответствующими входами времязадающих цепей, а датчик тока подсоединен в разрыв защищаемой цепи. К его выходу подсоединены через делитель напряжения первые входы формирователя сигналов, а его вторые входы соединены с соответствующими уровнями опорных напряжений. В результате устройство обеспечивает защиту силовых цепей постоянного и переменного тока с использованием различных датчиков тока, реализует однозначные токовые и временные уставки за счет дискретного принципа управления, обеспечивая повышение надежности. 5 з.п. ф-лы, 1 ил.
