ЕР 1732190 А, 13.12.2006. RU 2265267 С2, 27.02.2004. WO 2006/087761 А, 24.08.2006. JP 2004087265 А, 18.03.2004.
Имя заявителя:
НКТ КЕЙБЛЗ УЛЬТЕРА А/С (DK)
Изобретатели:
ТРЕХОЛЬТ Крестен (DK) ВИЛЛЕН Даг (SE) РОДЕН Марк (US) ТОЛБЕРТ Джерри К. (US) ЛИНДСЭЙ Дэвид (US) ФИШЕР Пол У. (US) НИЛЬСЕН Карстен Тидеманн (DK)
Патентообладатели:
НКТ КЕЙБЛЗ УЛЬТЕРА А/С (DK)
Приоритетные данные:
21.03.2007 US 60/907,116
Реферат

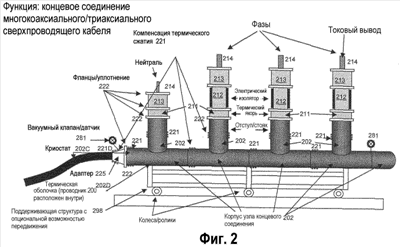

Узел концевого соединения содержит концевую секцию кабеля, образующую центральную продольную ось и содержащую концевые части N электрических фаз, концевую часть нейтрального проводника и окружающую термоизоляционную оболочку, предназначенную для содержания охлаждающего флюида. Каждая концевая часть N электрических фаз и концевая часть нейтрального проводника содержит, по меньшей мере, один электрический проводник и расположена в кабеле концентрически вокруг каркаса сердечника. Фаза 1 располагается ближе к центру, а фаза N располагается в самой удаленной от центра точке кабеля. Фаза N окружена нейтральным проводником. Между соседними электрическими фазами и между фазой N и нейтральным проводником расположена электрическая изоляция. Каждая концевая часть нейтрального проводника и электрических фаз содержит контактную поверхность. Контактные поверхности имеют продольную ориентацию и расположены последовательно вдоль продольного направления концевой секции кабеля. Токовые выводы ответвления по отдельности изолированы от термоизоляционной оболочки посредством отдельных электрических изоляторов. Технический результат - обеспечение надежного и экономически эффективного соединения между фазовыми проводниками и нейтральными проводниками в этих кабелях с внешним оборудованием. 48 з.п. ф-лы, 19 ил.
