ЕР 0308692 А2, 29.03.1989. SU 1823057 A1, 23.06.1993. SU 1023483 A1, 15.06.1983. US 3958074 A, 18.05.1976. US 3659034 A, 25.04.1972.
Имя заявителя:
Жуков Роман Вячеславович (RU), Перепелов Кирилл Васильевич (RU)
Изобретатели:
Жуков Роман Вячеславович (RU) Перепелов Кирилл Васильевич (RU)
Патентообладатели:
Жуков Роман Вячеславович (RU) Перепелов Кирилл Васильевич (RU)
Реферат

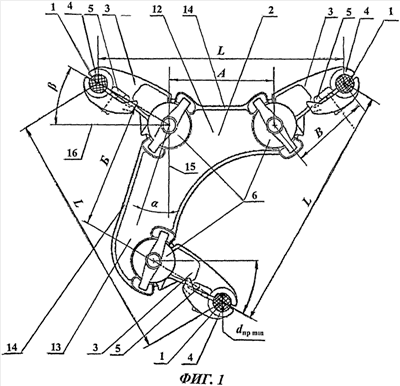

Изобретение относится к области электроэнергетики и может быть использовано в качестве внутрифазных дистанционных распорок демпфирующего типа для проводов расщепленных фаз воздушных линий электропередачи. Распорка выполнена в виде корпуса (2), подвижных лучей (3), с одного конца заканчивающихся плашками-зажимами (4), а с другого закрепленных в демпферных узлах (6), которые состоят из эластомерных дисков, стянутых с определенным усилием болтом с гайкой. Эластомерные диски изготовлены из токопроводящей резины с высоким содержанием углерода с такими характеристиками: условная прочность при растяжении 16,0 МПа; относительное удлинение при разрыве - 400%; твердость по ШОР А - 55÷60 условных единиц; истирание - 120 м3/ТДЖ; сопротивление раздиру - 40 Н/мм2. Основные геометрические размеры корпуса (2) определяются из следующих соотношений: А=(1,05÷1,15)·Б, =5÷15°, =25÷35°, B=(5,2÷6,2)·dпр.mim, где dпр.min - минимальный диаметр провода, А и Б - длины горизонтальной и вертикальной частей (12, 13) корпуса (2), - угол наклона вертикальной части (12) корпуса (2) относительно вертикали (15), - угол наклона, под которым лучи (3) закреплены к корпусу (2), относительно горизонтали (16) и В - длина лучей (3). Расчет этих величин по данным соотношениям позволяет обеспечить механическую прочность распорки при действии сжимающих и растягивающих нагрузок и ее высокие демпфирующие характеристики. Техническим результатом является простота конструкции, надежность работы при различных эксплуатационных условиях, а также обеспечение эффективного гашения возникающих в проводах расщепленной фазы воздушных линий электропередачи вибраций и субколебаний. 5 з.п. ф-лы, 5 ил.
