SU 1765864 A1, 30.09.1992. FI 65875 В, 30.03.1984. DE 2504680 A1, 19.08.1976. DE 1077286 В, 10.03.1960. US 4791237 А, 13.12.1988.
Имя заявителя:
ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "МЗВА" (RU)
Изобретатели:
Булгаков Равиль Разимович (RU) Карасев Николай Алексеевич (RU) Юданов Евгений Алексеевич (RU)
Патентообладатели:
ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "МЗВА" (RU)
Реферат

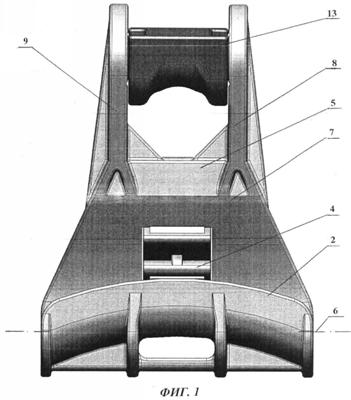

Изобретение относится к области электроэнергетики, а именно к поддерживающим зажимам для крепления самонесущих изолированных проводов воздушных линий электропередачи. Зажим имеет корпус (2) с желобом (3) для провода, прижимное устройство (4) и проушину (5) с фиксаторами-кнопками. Проушина (5) выполнена П-образной формы с горизонтальной полкой (7) и пластинами (8) и (9) с коническими выступами высотой в несколько миллиметров. Ось-палец (13) выполнен с пазами по геометрической форме, близкой к форме выступов пластин (8) и (9) проушины (5). Предусматривается несколько вариантов конструктивного исполнения оси-пальца 13, в частности со срезанной по горизонтальной плоскости верхней частью оси-пальца (13), со скругленной радиусом R1 нижней частью, а также с углублением по радиусу r2 на нижней скругленной части. Конструкция поддерживающего зажима позволяет использовать его на линиях с разными подвесными кронштейнами (открытого и закрытого типа). При этом монтаж зажима существенно упрощается и производится за одну операцию. Предложенный поддерживающий зажим обладает широкими функциональными возможностями, а также обеспечивает значительное снижение материальных затрат в процессе производства и эксплуатации. 4 з.п. ф-лы, 7 ил.
