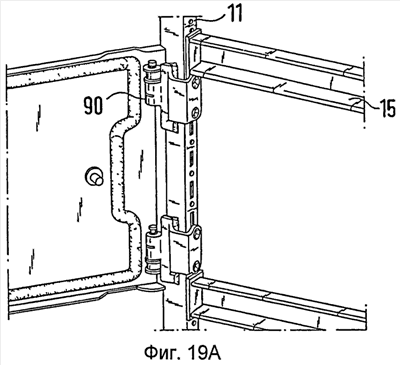

Изобретение относится к электротехнике, к комплектным распределительным устройствам. Технический результат состоит в упрощении разделения внутреннего пространства шкафа. Внутреннее пространство распределительного шкафа (2, 3, 4) разделено на несколько расположенных друг над другом подпространств (5), закрывающихся соответствующими дверцами (16) с уплотнением посредством действующего с их внутренней стороны окружного уплотнительного устройства (90, 85). Дверцы (16) на одной своей вертикальной стороне установлены посредством шарниров с возможностью поворота на рамном каркасе (10) соответствующего шкафа (2, 3, 4), на своей противоположной вертикальной стороне выполнены с возможностью запирания запорным механизмом. Первый шарнирный участок (16.1) закреплен посредством крепежного участка (83) на вертикальном участке рамного каркаса (10), а дверца (16) шарнирно установлена с возможностью поворота на участке сочленения, выполненном на первом шарнирном участке (16.1), посредством установленного на ней второго шарнирного участка. Многовариантной разбивке внутреннего пространства распределительных шкафов и соответствующей установке дверец способствует то, что крепежные участки (83) в закрытом положении расположены внутри окружного уплотнительного устройства (90, 85), а участок (82) сочленения расположен за пределами уплотнительного устройства (90, 85). 8 з.п. ф-лы, 19 ил.
